6 Collegamento elettrico SMA Solar Technology AG
32 Communit-IA-A1-it-22 Istruzioni per l’installazione
6. Inserire i conduttori nella fessura dello smistafili. Rispettare la codifica cromatica corrispondente allo standard scelto.
7. Accorciare i conduttori sporgenti.

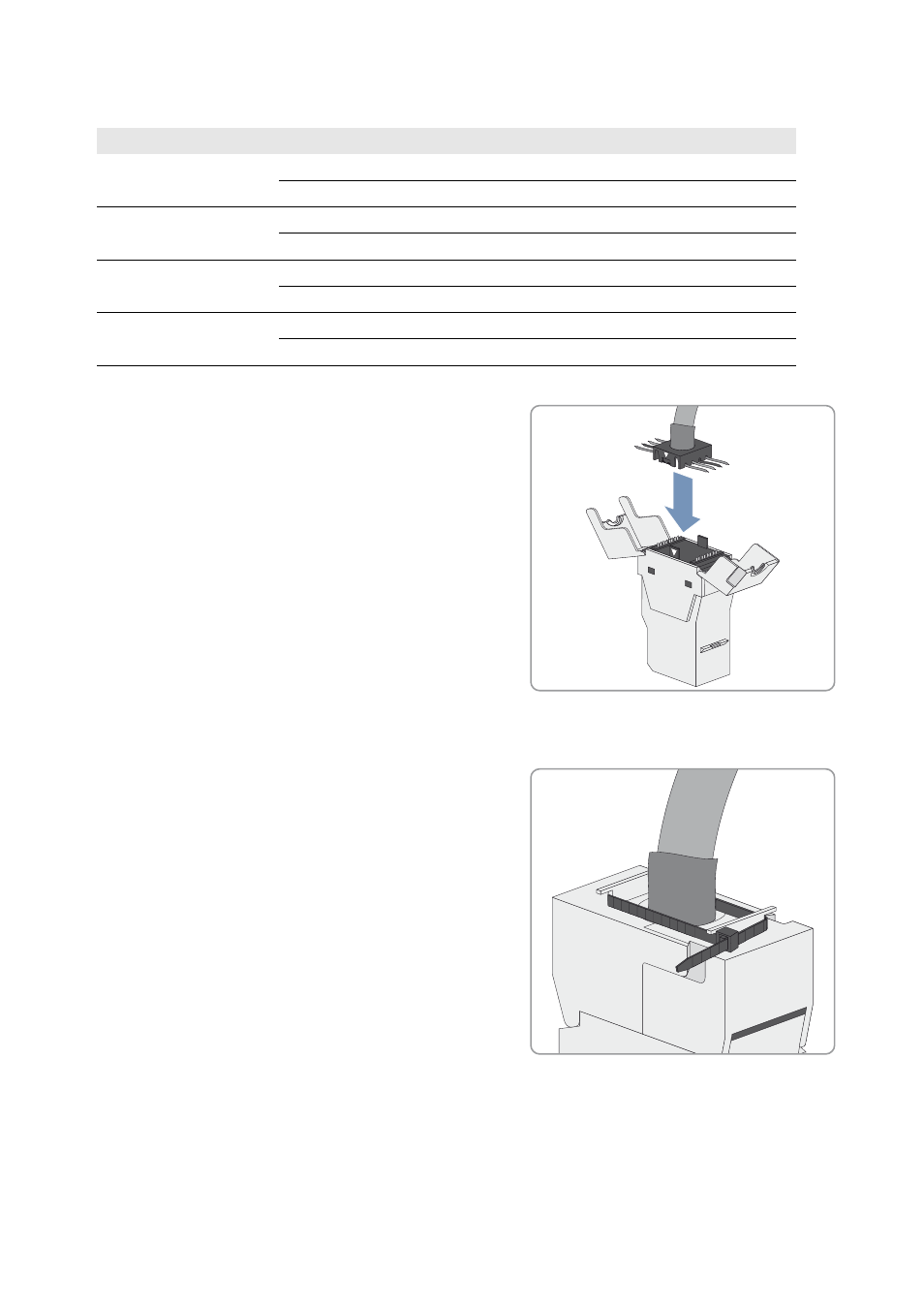

8. Inserire lo smistafili nell’involucro. Accertarsi che la freccia bianca
dello smistafili sia rivolta verso la freccia bianca dell’involucro.
☑ Lo smistafili si innesta.
9. Premere l’una verso l’altra le parti ribaltabili dell’involucro utilizzando un’apposita pinza (ad es. pinza per tubi).
☑ Le parti ribaltabili dell’involucro si innestano con un clic.
10. Assicurare il fissaggio del cavo sull’involucro del frutto con una
fascetta serracavo.
11. Tagliare la parte in eccesso della fascetta serracavo.
12. Collegare il connettore Keystone con il cavo di rete sul patch panel.
13. Collegare il patch panel allo switch tramite il cavo patch.
Coppia di conduttori Colore dei conduttori Contatto -568A Contatto -568B
1 Bianco-blu 5 5
Blu 4 4
2 Bianco-arancione 3 1
Arancione 6 2
3 Bianco-verde 1 3
Verde 2 6
4 Bianco-marrone 7 7
Marrone 8 8
