5 Montaggio
SMA Solar Technology AG
20
Communit-IA-A1-it-22
Istruzioni per l’installazione
Se nel campo Signal strength compare il valore Good o Very good, l’intensità del segnale è sufficiente.
• Montare l’antenna (v. cap. 5.5 “Montaggio dell’antenna”, pag. 20).
L’intensità del segnale è invece insufficiente se nel campo Signal strength viene visualizzato il valore Bad o Low.
• Optare per un altro luogo di montaggio.
• Ripetere il passo 3.

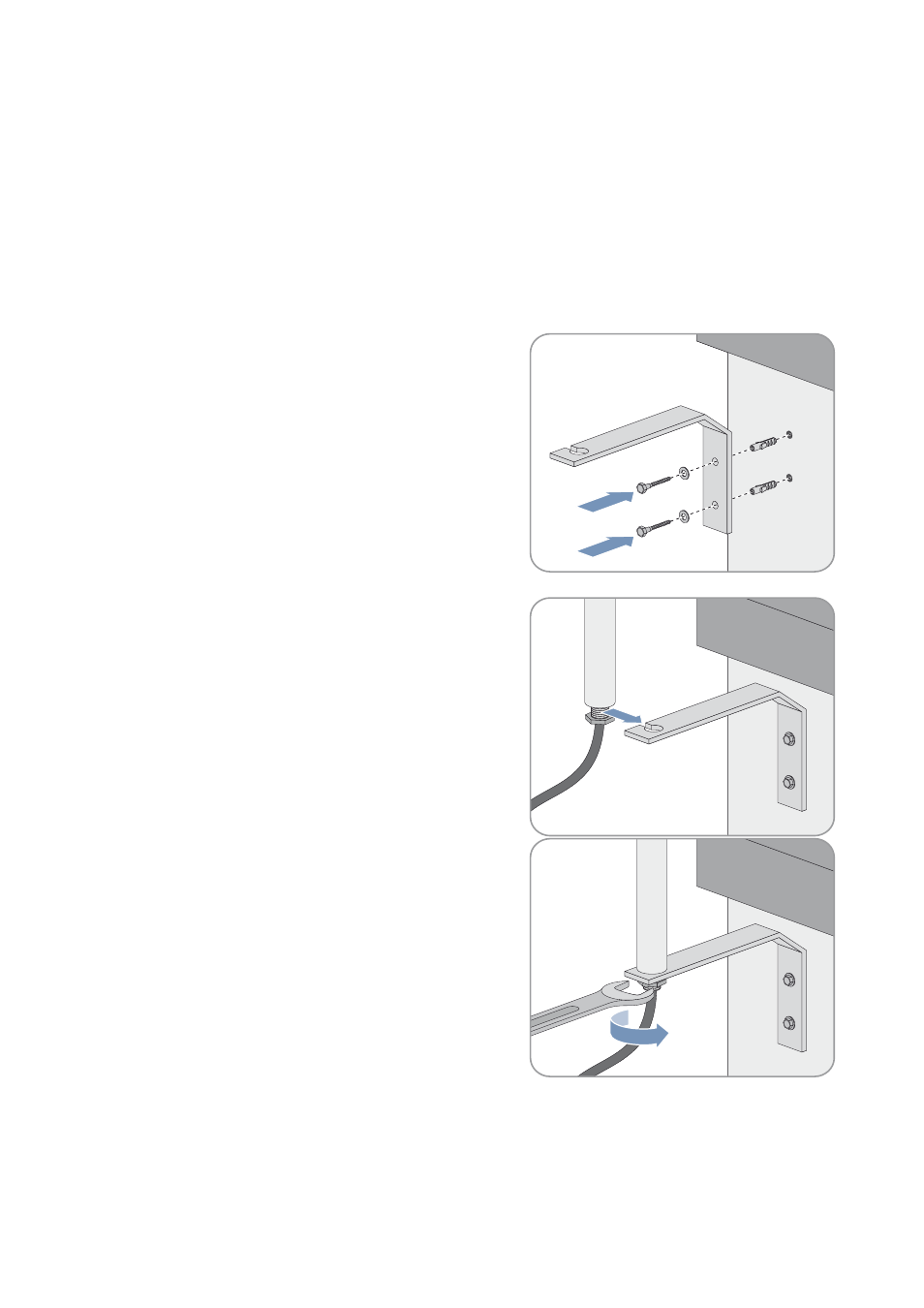

5.5 Montaggio dell’antenna
1. Contrassegnare i fori.
2. Praticare fori di diametro pari a 8 mm nei punti contrassegnati.
3. Inserire i tasselli. Fissare con viti l’angolare alla parete.
4. Allentare il raccordo filettato dell’antenna.
5. Infilare lateralmente nell’angolare l’antenna con il cavo.
6. Serrare il raccordo filettato dell’antenna (coppia: 20 Nm)
tenendola ferma. Si previene così l’avvolgimento del cavo.
7. Posare il cavo che collega il router. Praticare eventualmente nella stazione un foro di passaggio del cavo in un punto
adatto e avvalersi di tubi di protezione o canaline.
