6  Collegamento elettrico

SMA Solar Technology AG

28

Communit-IA-A1-it-22

Istruzioni per l’installazione

6.3.7 Collegamento dell’alimentazione di tensione degli apparecchi cliente

opzionali

Se Communit è dotato di 1 o 2 alloggiamenti per apparecchi del cliente, è possibile installare al suo interno i propri

apparecchi e collegarli all’alimentazione di tensione.

Requisiti dei cavi:

☐ Numero di conduttori per l’alimentazione di tensione CA: 3
☐ Numero di conduttori per l’alimentazione di tensione CC: 2
☐ Sezione dei conduttori nei cavi rigidi: 0,14 mm

2

… 1,5 mm

2

☐ Sezione dei conduttori nei cavi flessibili: 0,14 mm

2

… 1,5 mm

2

(con puntalino 0,14 mm

2

… 1,0 mm

2

)

☐ Il cavo della tensione di alimentazione CA deve essere dotato di un conduttore di protezione.
☐ La resistenza di isolamento del cavo deve essere idonea alla tensione presente sul posto.

Presupposti:

☐ L’assorbimento di corrente e potenza degli apparecchi del cliente non deve superare la riserva di potenza di

Communit (v. l’informazione tecnica “Communit”).

☐ La tensione di alimentazione deve essere assente.
☐ Il cavo deve essere correttamente inserito in Communit (v. cap. 6.2 “Introduzione dei cavi nel distributore di

comunicazione”, pag. 23).

Collegamento dell’apparecchio nell’alloggiamento 1

1. Spelare i conduttori del cavo di 8 mm.
2. Se si ricorre a puntalini, provvedere al loro crimpaggio a tenuta di gas.
3. Se si utilizza l’alimentazione di tensione CA, collegare i conduttori al connettore della morsettiera -X320

(v. cap. 6.3.1 “Collegamento dei conduttori al morsetto a molla”, pag. 24). Verificarne la corretta assegnazione e

controllare che la guaina d’isolamento non resti bloccata.

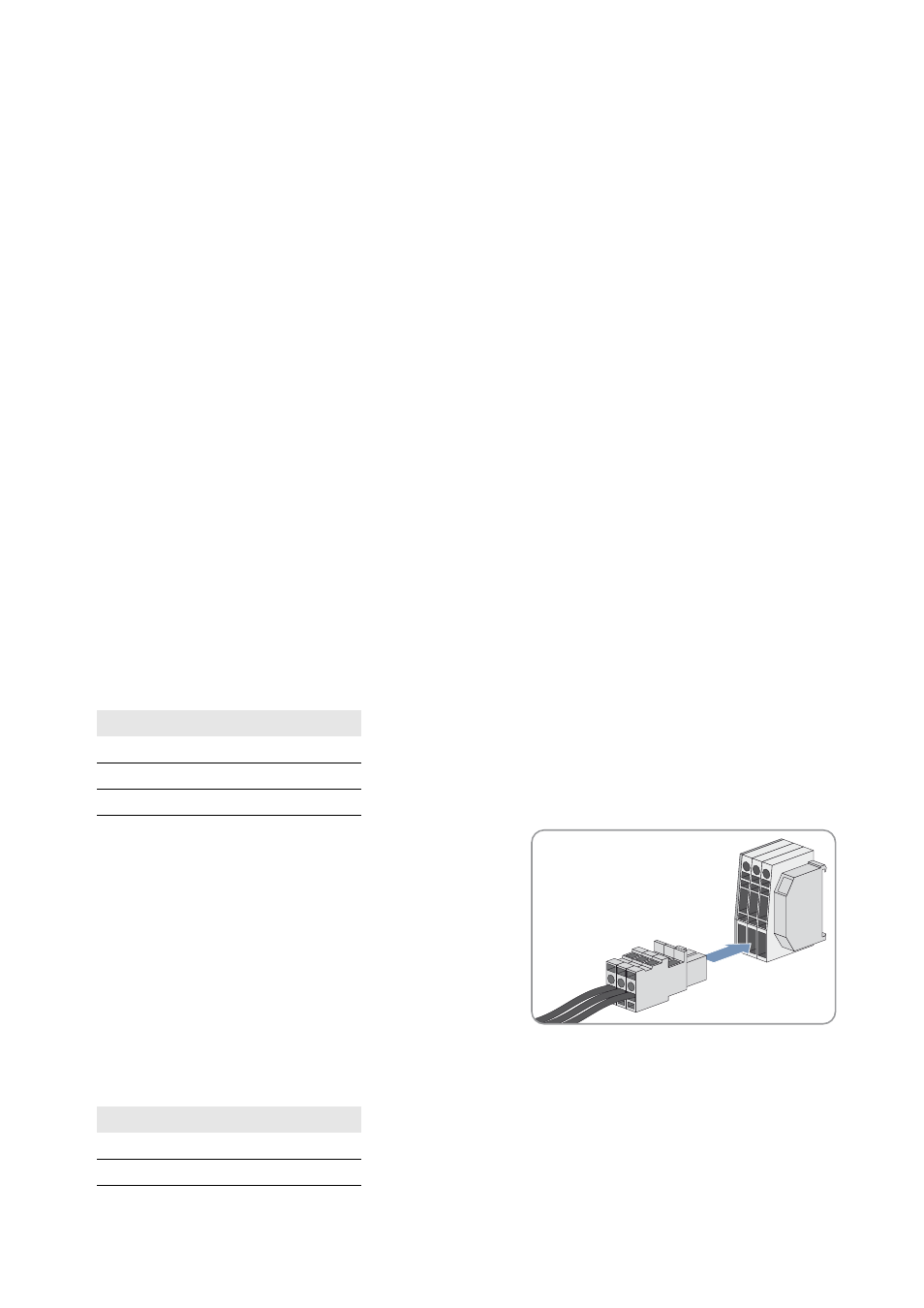

4. Inserire il connettore nei morsetti.

5. Se si utilizza l’alimentazione di tensione CC, collegare i conduttori al connettore della morsettiera -X461

(v. cap. 6.3.1 “Collegamento dei conduttori al morsetto a molla”, pag. 24). Verificarne la corretta assegnazione e

controllare che la guaina d’isolamento non resti bloccata.

Morsetto

Segnale

1

L

2

N

3

PE

Morsetto

Segnale

1

+24 VCC

2

0 VCC
