6 Collegamento elettrico
6.1 Panoramica del campo di collegamento

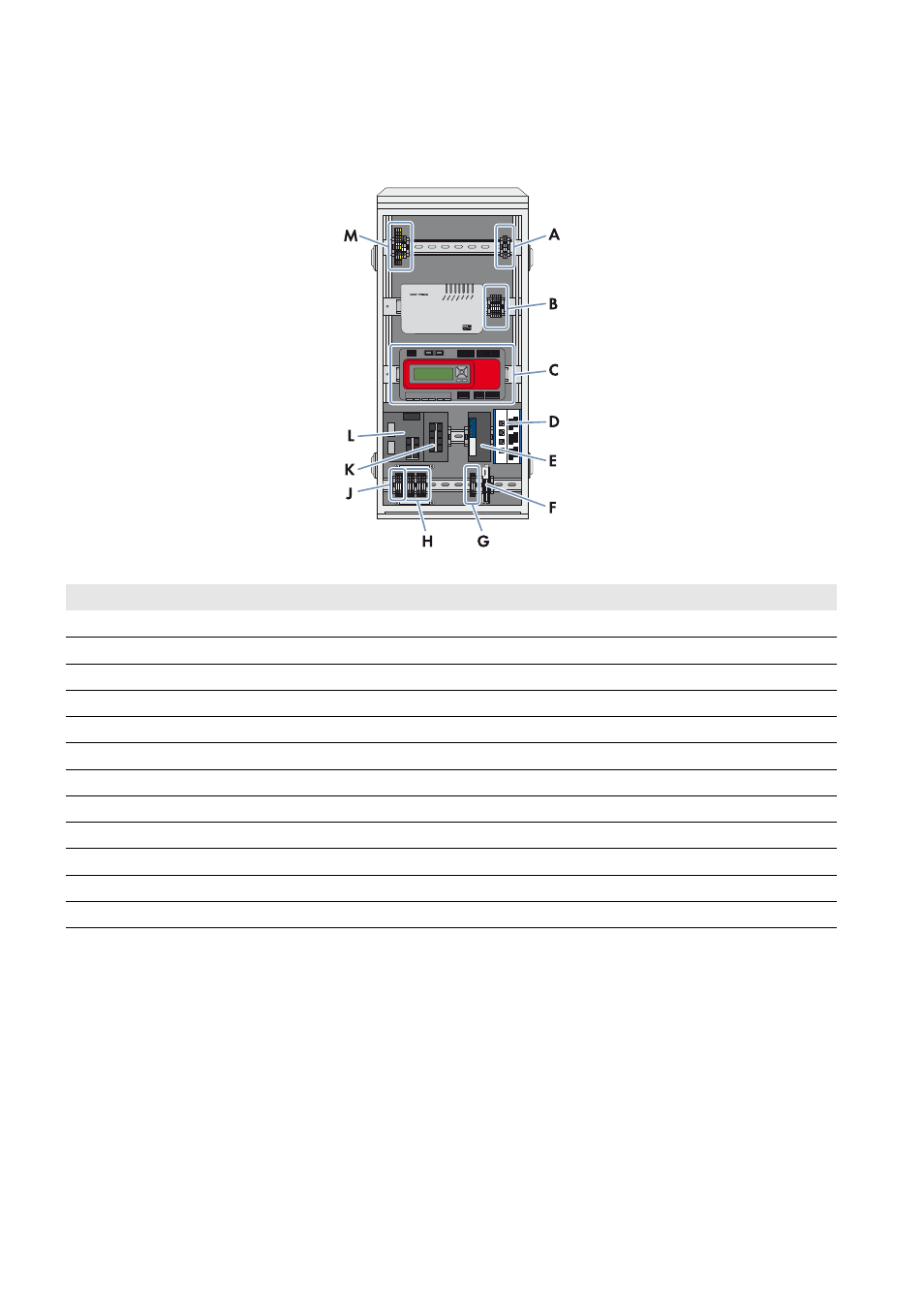

Figura 9: Sedi e allacciamenti in Communit (esempio)
Posizione Denominazione
A
Collegamento dell’apparecchio del cliente all’alimentazione di tensione CC nell’alloggiamento 1
B Collegamento dell’apparecchio del cliente all’alimentazione di tensione CC nell’alloggiamento 2
C Collegamento a Cluster Controller
D Patch panel
E Router
F Collegamento al modulo I/O
G Collegamento ai morsetti di alimentazione per il pilotaggio degli ingressi digitali
H Collegamento di Sunny SensorBox
J Collegamento dell’alimentazione di tensione di Communit
K Switch 1
L Switch 2
M Collegamento dell’apparecchio del cliente all’alimentazione di tensione CA nell’alloggiamento 1
