6 Collegamento elettrico SMA Solar Technology AG
24 Communit-IA-A1-it-22 Istruzioni per l’installazione

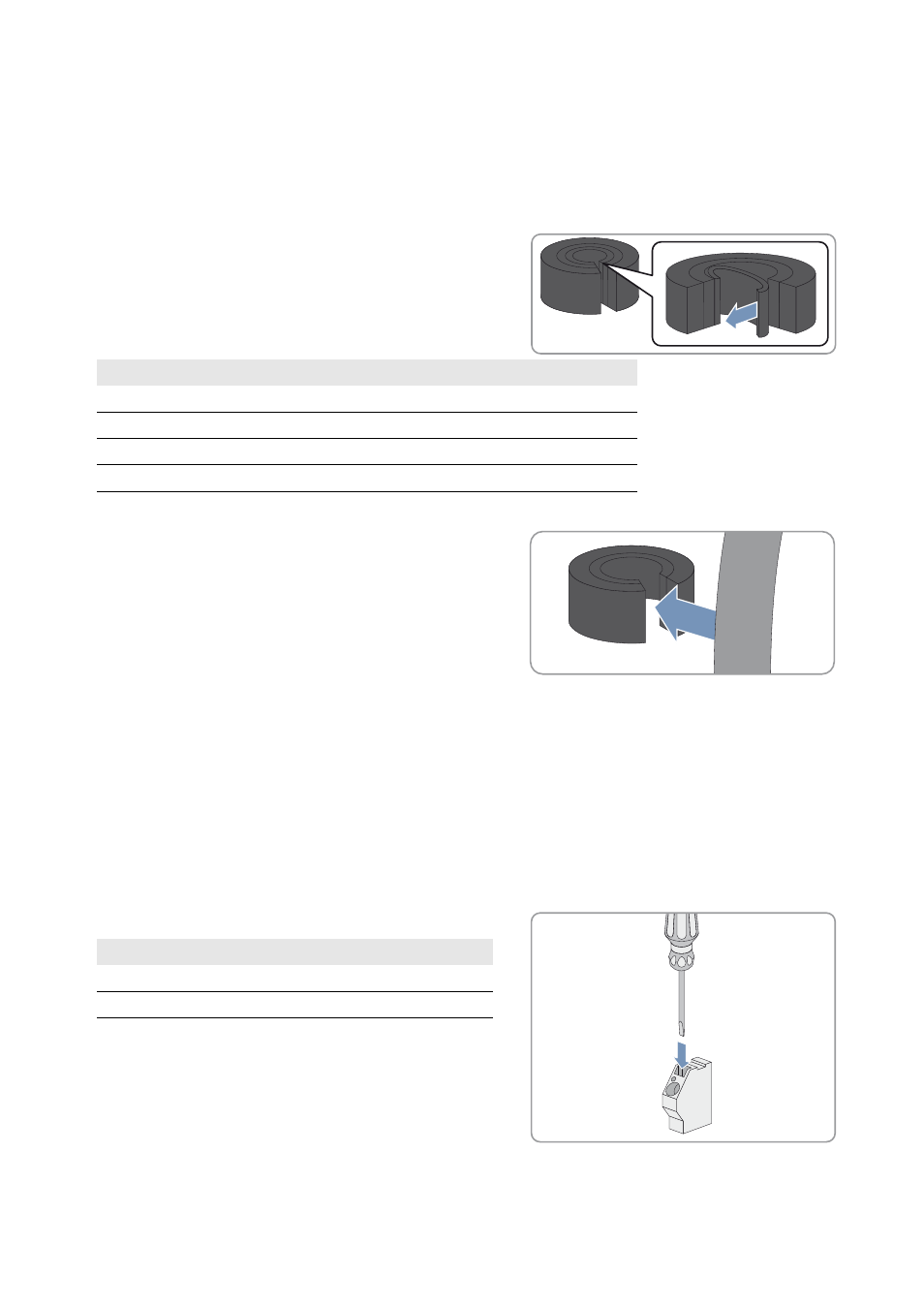

Procedura:
1. Sganciare eventualmente lo sportello di Communit.
2. Togliere il tappo cieco dal pressacavo.
3. Staccare la guarnizione in gomma dal pressacavi.
4. Per adattare la guarnizione in gomma al diametro del cavo da introdurre:
• Rimuovere nella guarnizione in gomma un numero adeguato
di anelli di tenuta.
5. Infilare il cavo nel dado a risvolto del pressacavo, accertandosi che la filettatura sia rivolta in alto.
6. Far scorrere il cavo al di sopra del dado a risvolto nella
guarnizione in gomma.
7. Inserire la guarnizione in gomma con il cavo nel pressacavo.
8. Tagliare a misura il cavo.
9. Serrare il pressacavo.
6.3 Collegamento dei cavi alle morsettiere
6.3.1 Collegamento dei conduttori al morsetto a molla
Collegare ogni conduttore al morsetto a molla corrispondente secondo la procedura seguente.
Procedura:
1. Inserire il cacciavite nel contatto del morsetto a molla.
Diametro del cavo Numero di anelli di tenuta da rimuovere
4,5 mm … 5,0 mm 0
4,5 mm … 7,5 mm 1
7,0 mm … 10,0 mm 2
9,5 mm … 13,0 mm 3
Morsettiera Misura del cacciavite
X300, X460 3,5x0,5
X500 … X530 2,5x0,4
