Comunicazione dello stato di commutazione del relè di rete
Il relè multifunzione può inviare al gestore di rete un segnale non appena l’inverter si collega alla rete
pubblica. A tale scopo è necessario collegare in parallelo i relè multifunzione di tutti gli inverter.

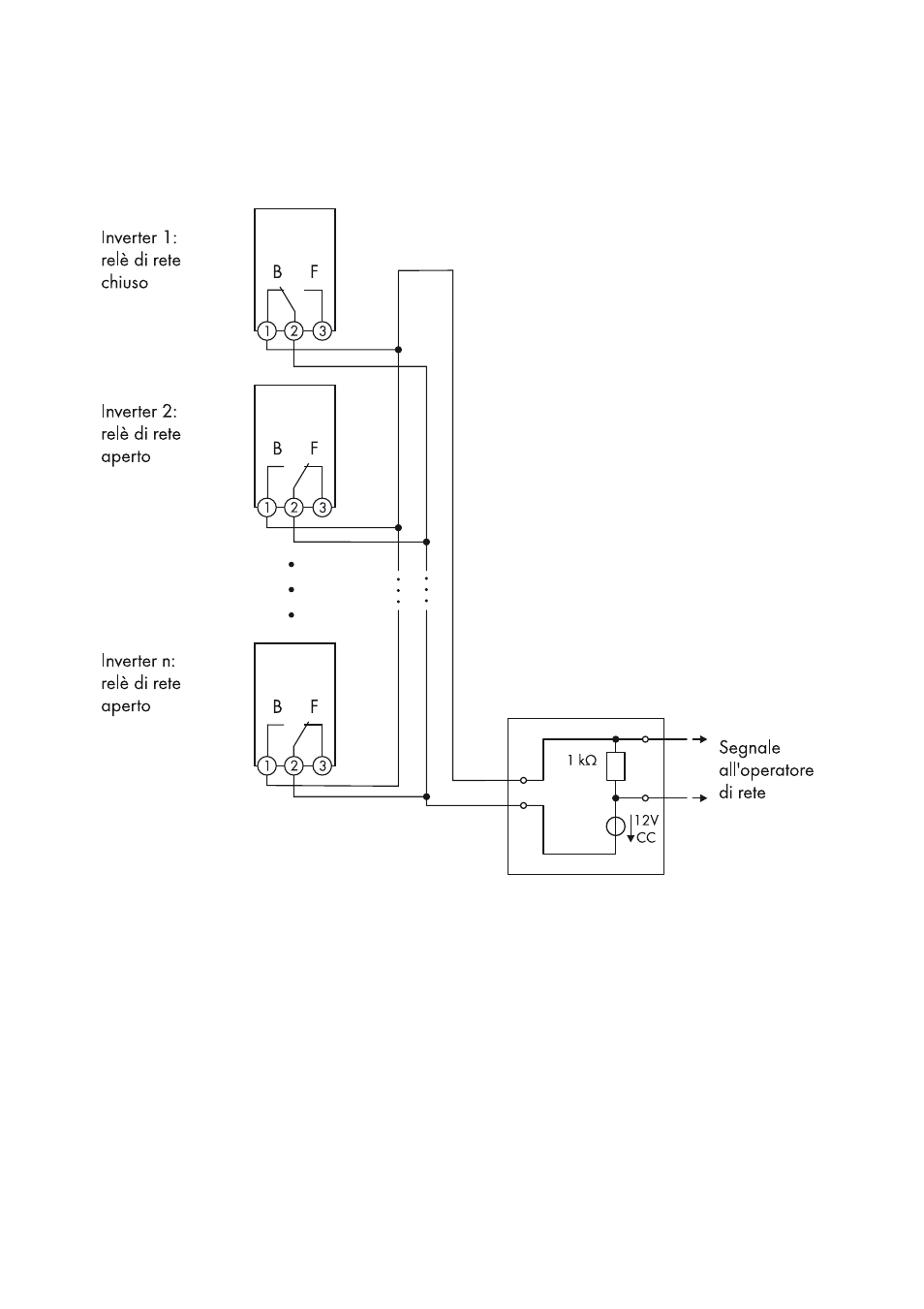

Figura 8: Schema di collegamento per la segnalazione dello stato di commutazione del relè di rete (esempio)
4.6.2 Collegamento al relè multifunzione
Presupposto:
☐ È necessario il rispetto dei requisiti tecnici del relè multifunzione (v. cap. 6 “Dati tecnici”, pag. 25).
Requisiti del cavo:
☐ Il cavo deve essere provvisto di doppio isolamento.
☐ Diametro esterno: 5 mm ... 12 mm
☐ Sezione conduttore: 0,08 mm² … 2,5 mm²
☐ Il tipo di cavo e di posa devono essere adatti all’impiego e al luogo.
