4 Collegamento elettrico
SMA Solar Technology AG
16
MFR-NR-IA-it-21
Istruzioni per l’installazione

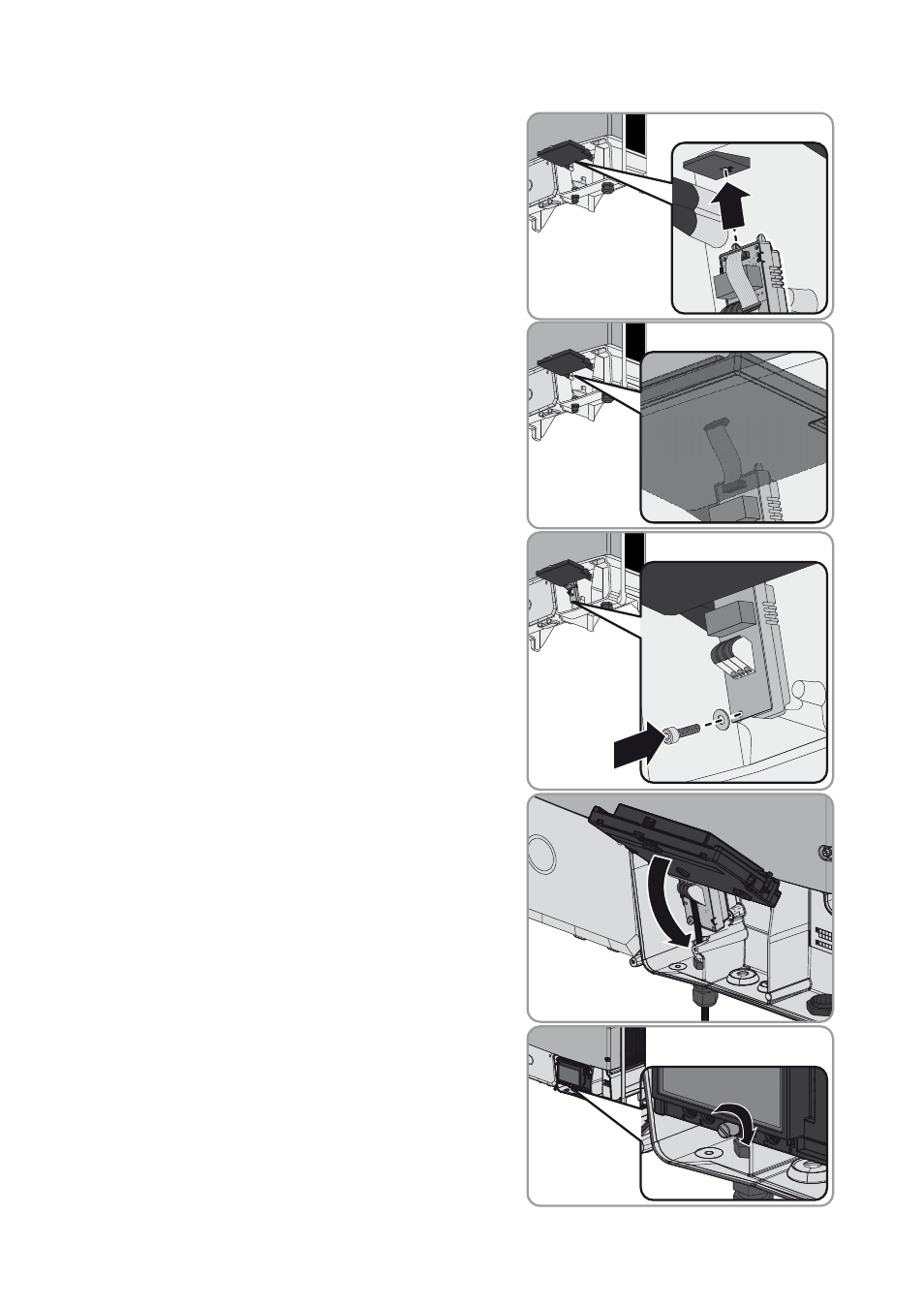

4. Inserire il relè multifunzione nell’inverter. A tale
scopo inserire il nasello di sinistra sul relè
multifunzione nell’incavo del supporto in plastica
del modulo display.
5. Far passare il cavo piatto sul retro del modulo
display dal basso verso l’alto.
6. Fissare il relè multifunzione con la rondella e la vite
a testa cilindrica (coppia: 1,5 Nm). Utilizzare a tal
fine una chiave a brugola da 3.
7. Ruotare verso il basso il modulo display.
8. Serrare la vite del modulo display.
