Posizione di montaggio e percorso dei cavi su Sunny Boy Smart Energy

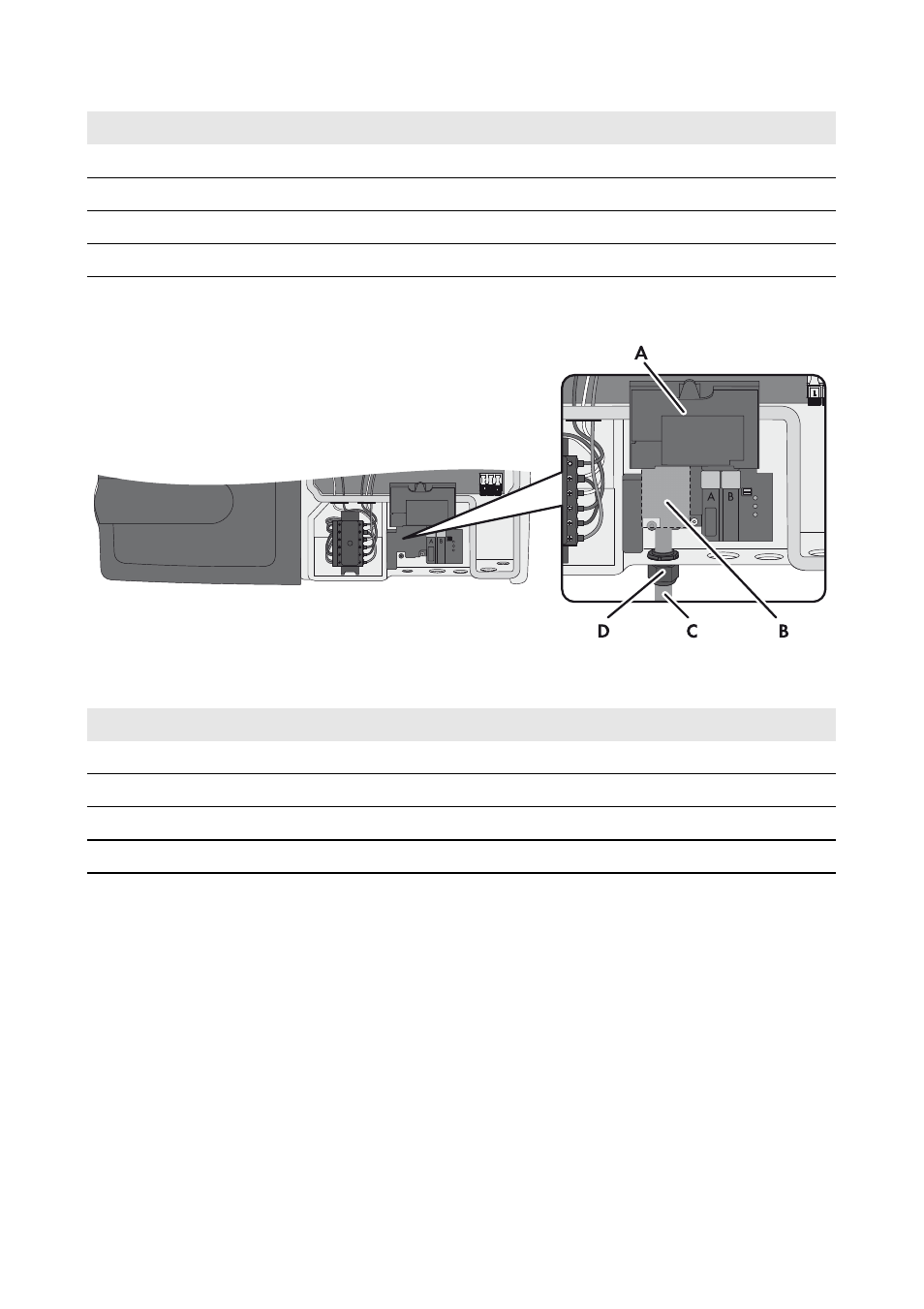

Figura 4: Settore di montaggio e percorso dei cavi su Sunny Boy Smart Energy con parte inferiore del
coperchio dell’involucro aperto e display ruotato verso l’alto
Posizione Denominazione
A Modulo display dell’inverter
B Punto di montaggio del relè multifunzione
C Percorso dei cavi per il collegamento al relè multifunzione
D Pressacavo M20x1,5
Posizione Denominazione
A Display dell’inverter
B Punto di montaggio del relè multifunzione
C Percorso dei cavi per il collegamento al relè multifunzione
D Pressacavo M20x1,5
