Relè multifunzione come contatto di segnalazione guasto o di funzionamento
È possibile impiegare il relè multifunzione come contatto di segnalazione guasto per far visualizzare
o segnalare un errore dell’inverter. A tal fine è previsto un collegamento in parallelo. In alternativa è
possibile impostare la visualizzazione/segnalazione del funzionamento corretto. A tal fine è previsto
un collegamento in serie. È possibile collegare più inverter a uno stesso segnalatore di guasto o di
funzionamento. A tale scopo è necessario collegare in parallelo i relè multifunzione degli stessi.

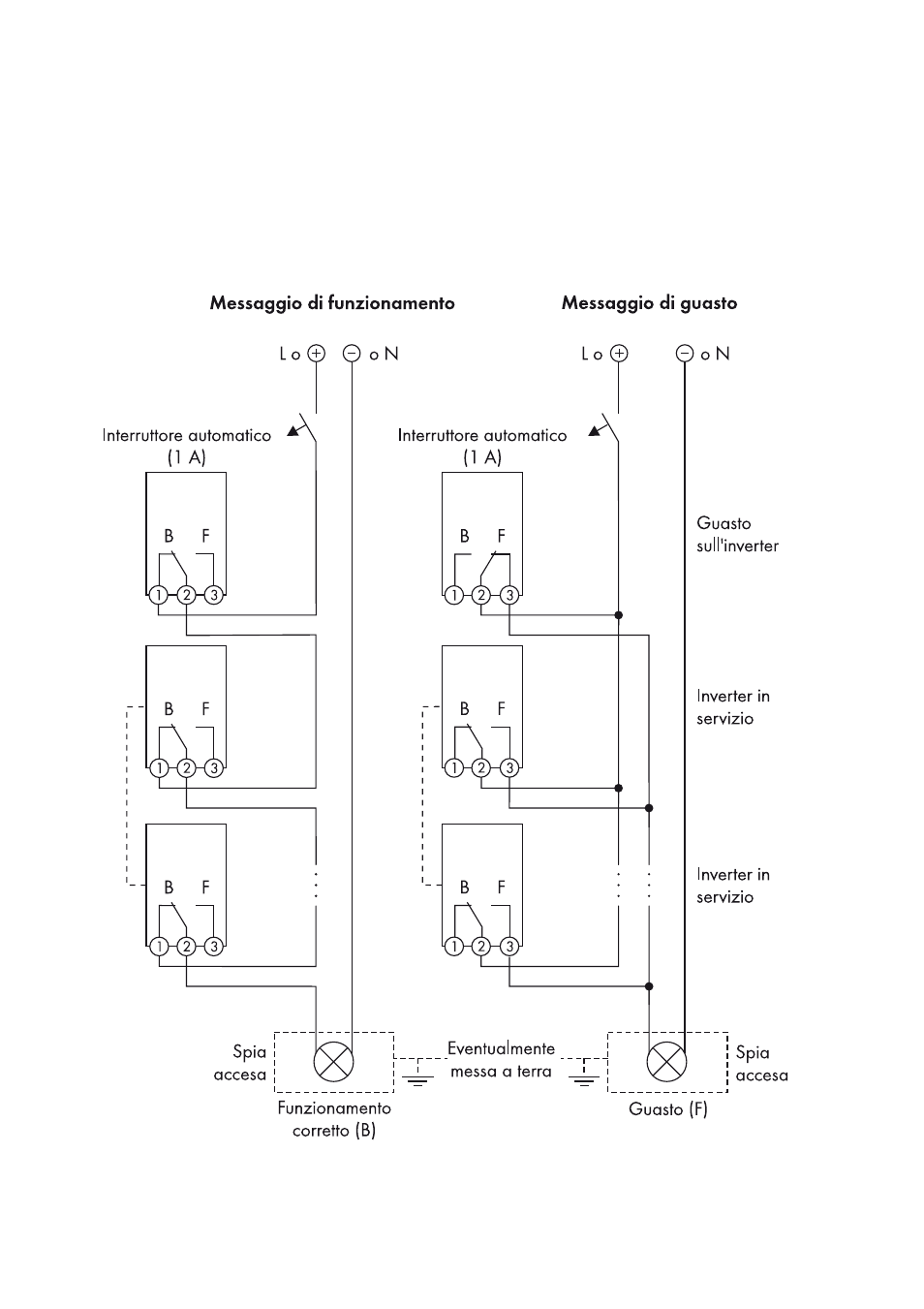

Figura 6: Schema di collegamento di un segnalatore di funzionamento o di un segnalatore di guasto in una
configurazione con più inverter (esempio)
