SMA MULTIFUNCTION RELAY Manuale d'uso
Pagina 13
SMA Solar Technology AG
4 Collegamento elettrico
Istruzioni per l’installazione
MFR-NR-IA-it-21
13
Posizione di montaggio e percorso dei cavi su Sunny Boy / Windy Boy

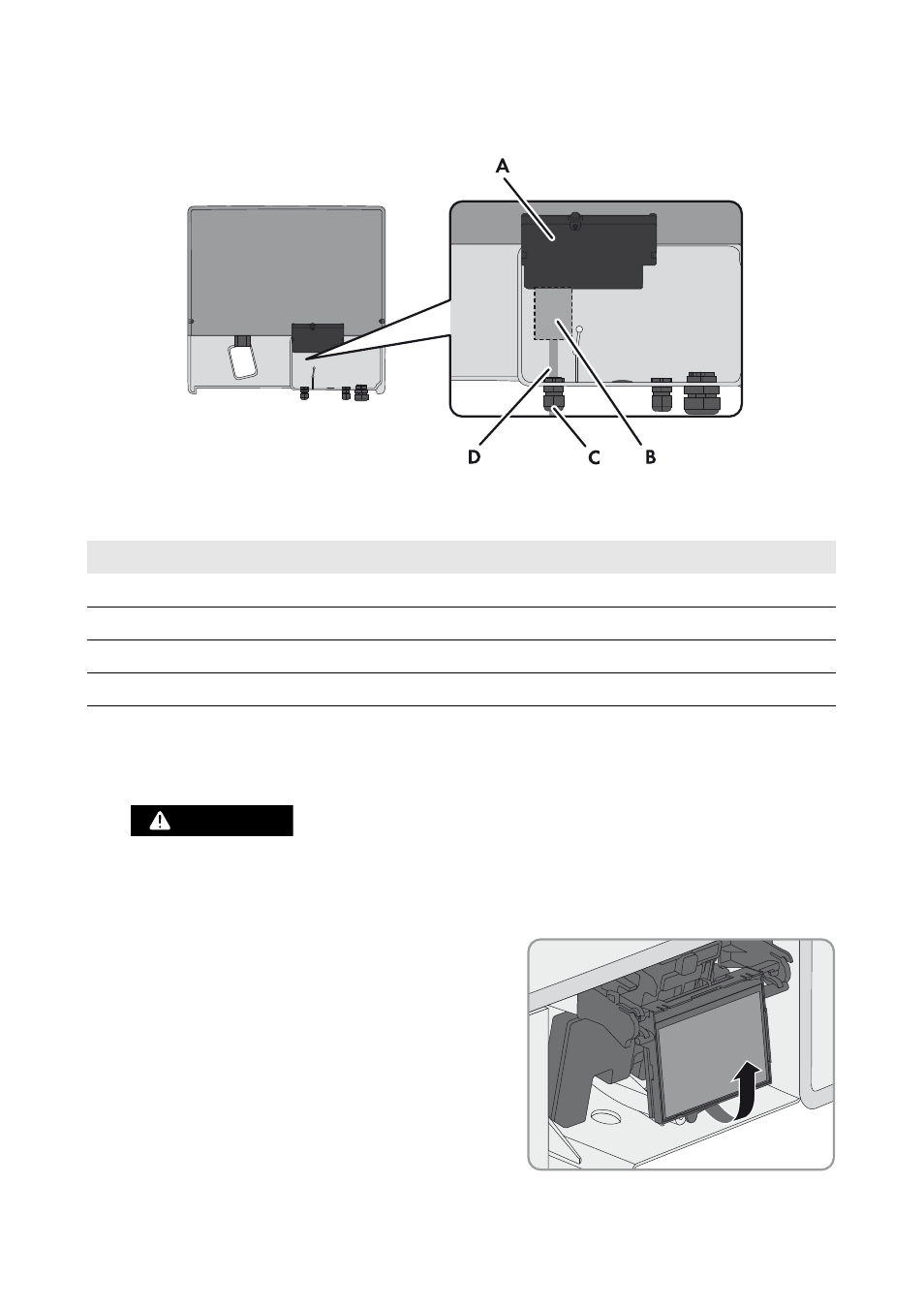

Figura 5: Settore di montaggio e percorso dei cavi su Sunny Boy / Windy Boy con parte inferiore del coperchio
dell’involucro aperto e modulo display ruotato verso l’alto
4.4.2 Montaggio del relè multifunzione in
Sunny Boy Smart Energy
2. Estrarre il display:
• Ruotare in alto il display.
Posizione
Denominazione
A
Modulo display dell’inverter
B
Punto di montaggio del relè multifunzione
C
Percorso dei cavi per il collegamento al relè multifunzione
D
Pressacavo M20x1,5
1.
1&3*$0-0
Pericolo di morte per alta tensione nell’inverter
• Disinserire l’inverter e aprire il coperchio dell’involucro (v. istruzioni dell’inverter).
