51
t2
t1
t3
tD
te te
Segnale successivo per l'emissione quote t
E
= t
1
+ t
2
+ t
D
+ t
3
[s]
Pin 8 (0V)
Pin 12
Pin 14
Pin 8 (0V)
X10
X10
Emissione dati

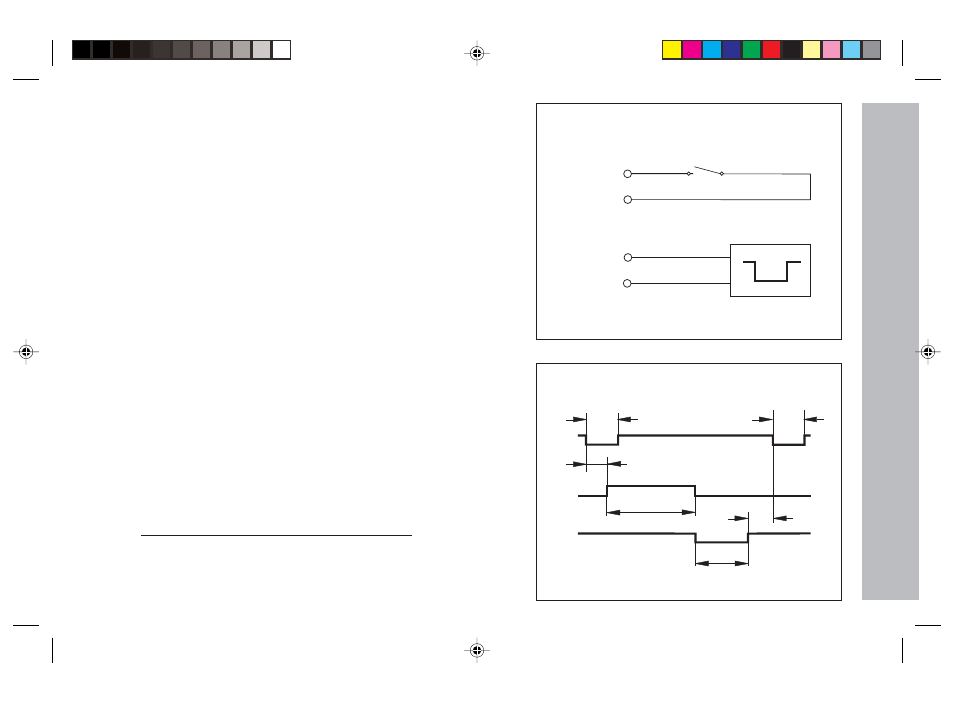

Emissione quote tramite l'ingresso "contatto" e l'ingresso "impulso"
L'emissione quote può essere avviata tramite gli ingressi "contatto"
(pin 12 su X10) e "impulso" (pin 14 su X10), se tali ingressi sono
collegati a 0 V.
Le quote rilevate vengono emesse tramite la linea TXD dell'interfaccia
V.24/RS-232-C.
All'ingresso "contatto" può essere collegato un comune interruttore
(contatto di lavoro), che tramite la chiusura del contatto a 0 V genera un
segnale per l'emissione dei dati.
L'ingresso "impulso" può essere comandato tramite i componenti TTL
(ad es. SN74LSXX).
Tempi di reazione nell'emissione dati
Durata del segnale di memorizzazione "impulso" t
e
≥ 1,2 µs
Durata del segnale di memorizzazione "contatto" t
e
≥ 7 ms
Ritardo di memorizzazione per "impulso" t 1
≤ 0,8 µs
Ritardo di memorizzazione per "contatto" t
1
≤ 4,5 ms
Emissione dopo t 2
≤ 50 ms
(il tempo aumento, all'aumentare delle funzioni attive)
Tempo di refresh
t 3
≥ 0
Tempo richiesto per l'emissione dati in [s]
187 • numero di assi + 11 • numero di righe vuote
t D =
baud rate
* 1,08
