Se è attivo un fattore di scala, sull‘indicatore di stato si illumina
SCL!
Lavorare con il “fattore di scala”
La funzione “Fattore di scala“ consente di aumentare o ridurre
il valore visualizzato relativamente all‘effettiva distanza percorsa.
I valori visualizzati vengono modificati simmetricamente all‘origine.
Il fattore di scala viene definito per ciascun asse nel parametro 12
e attivato o disattivato nel parametro 11 per tutti gli assi (vedi
“Parametri operativi“).
Esempio di ingrandimento di un pezzo:
P12.1 3.5
P12.2 3.0
P11 “On”

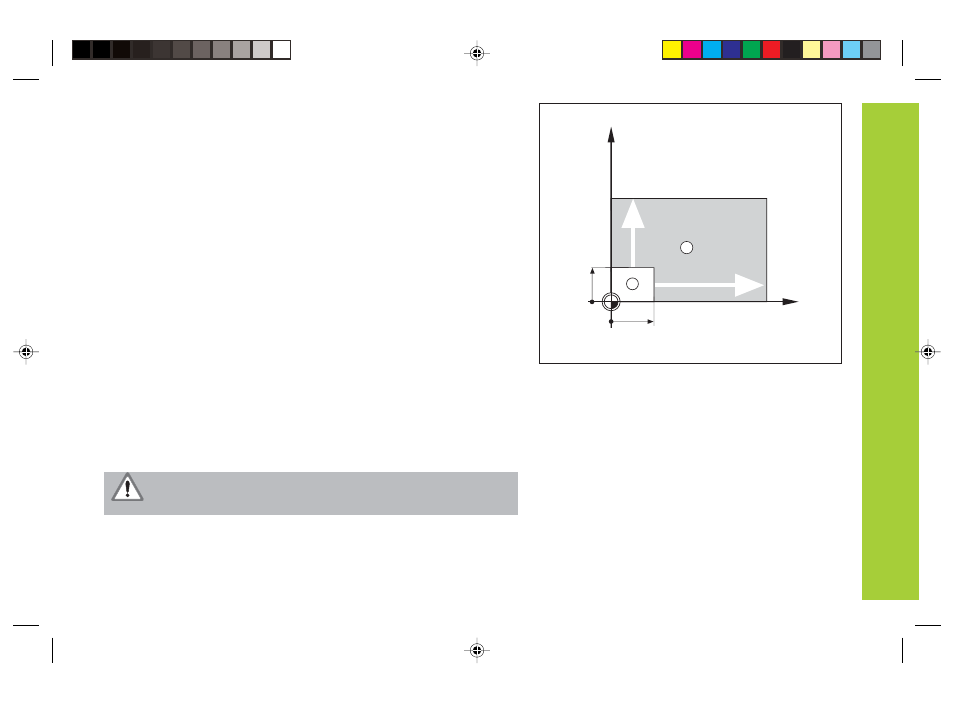

Ne risulta un ingrandimento del pezzo come illustrato nella figura
riportata a lato:
1 mostra le dimensioni originali, 2 è l‘ingrandimento per l‘asse
specifico.
Fattore di scala
