HEIDENHAIN ND 720 v.3 Manuale d'uso
Pagina 47
47
15
GND
9
3
4
5
10
11
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
Cablaggio parziale
Cablaggio completo
Interfaccia dati V.24/RS-232-C
Sul connettore X10, oltre alla connessione per il tastatore di spigoli, è
disponibile un'interfaccia V.24/RS-232-C.
Grazie all'interfaccia dati del visualizzatore ND sarà possibile collegare
una stampante o un PC per l'emissione delle quote rilevate o del
programma.
L'interfaccia dati è predisposta per i seguenti formati:
1 bit di start
7 bit di dati
bit di parità (parità pari - even parity)
2 bit di stop
Il baud rate può essere impostato con il parametro P50.

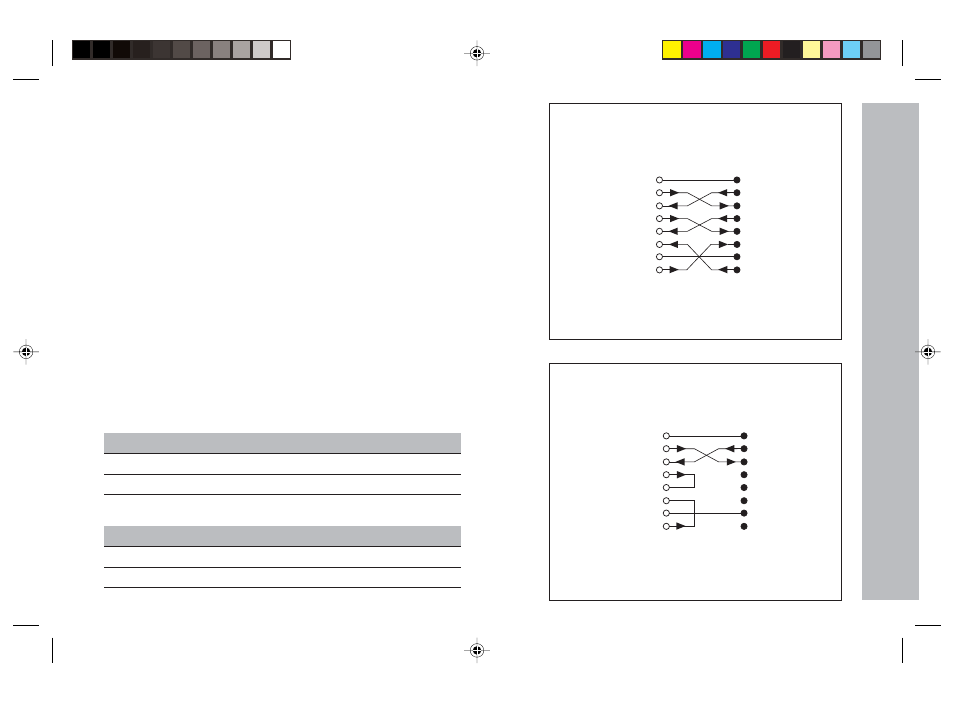

Per collegare la periferica è possibile utilizzare un cavo cablato
completamente (figura in alto a destra) o parzialmente (figura in basso a
destra).
Interfaccia dati V.24/RS-232-C
15
GND
9
3
4
5
10
11
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
Livello per TXD e RXD
Livello logico
Livello di tensione
"1"
da – 3V a – 15V
"0"
da + 3V a +15V
Livello per RTS, CTS, DSR e DTR
Livello logico
Livello di tensione
"1"
da + 3V a +15V
"0"
da – 3V a – 15V
ND X10
ND X10
