26
Serie di fori
Anche le serie di fori possono essere realizzate in maniera semplice e
rapida con il visualizzatore di quote ND. I valori da inserire vengono
richiesti nel dialogo.
Ciascun foro può essere posizionato mediante il “passaggio per lo
zero“. A tale scopo devono essere inseriti i seguenti valori:
• Coordinate del 1° foro
• Numero di fori della serie (max. 999)
• Distanza tra i fori
• Angolo tra la serie di fori e l‘asse di riferimento
• Profondità di foratura
• Numero di serie di fori (max. 999)
• Distanza tra le serie di fori

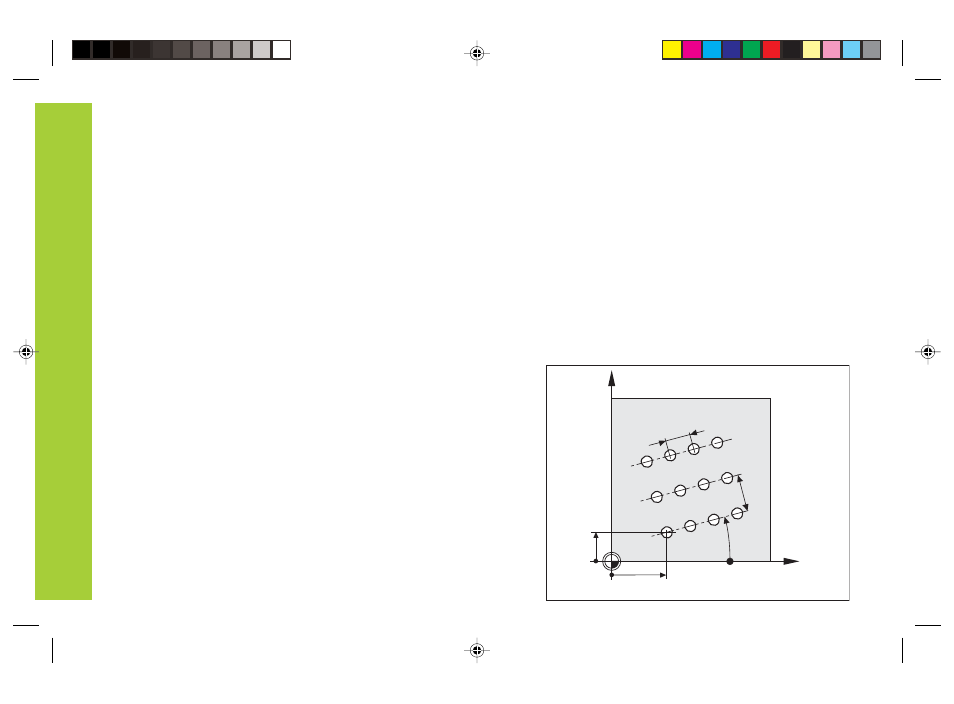

Esempio:
Coordinate del 1° foro X = 20 mm
Y = 15 mm
Numero di fori 4
Distanza tra i fori 16 mm
Angolo 15 gradi
Profondità di foratura Z = –30 mm
Numero di serie di fori 3
Distanza tra le serie di fori 20 mm
Serie di fori
Y
X
20
15
1
16
2
3
4
5
6
7
8
15 °
20
9
12
0
0
