HEIDENHAIN ND 720 v.3 - Manuale (Pagina 24)

24

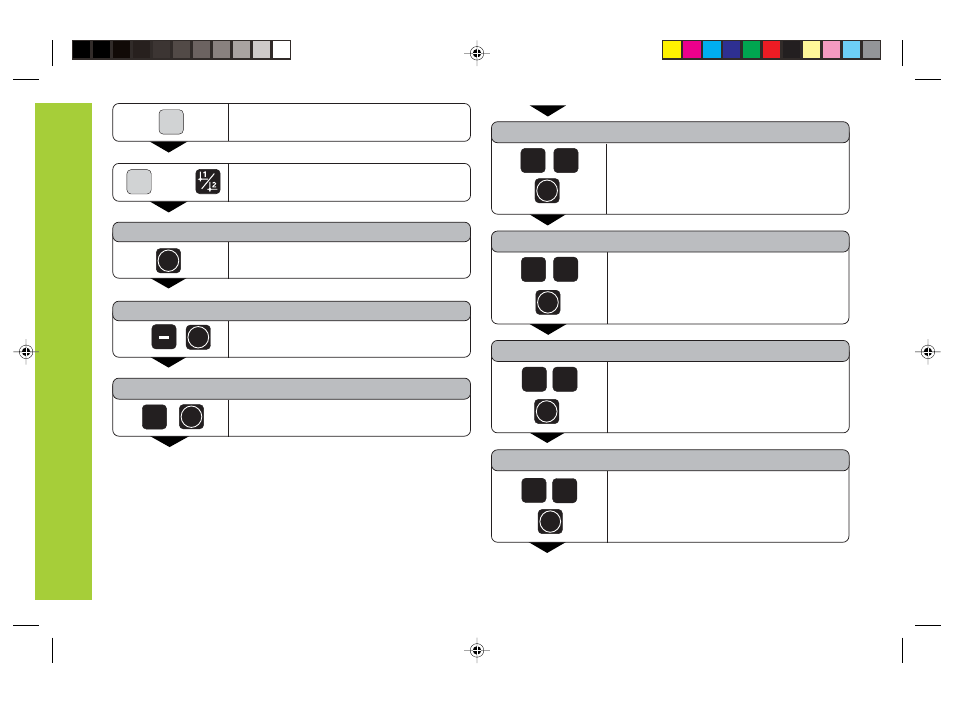

Cerchio di fori/Segmento del cerchio di fori
Selezionare le Funzioni speciali.
SPEC
FCT
CER COMPL
ENT
N. FORI
8
Inserire il numero di fori, ad es. 8,
e confermare con ENT.
•
•
•
CENTRO Y
5 0
CENTRO X
5 0
0 2
RAGGIO
ANG. PART.
0 3
Inserire il raggio del cerchio di fori, ad
es. 20 mm, e confermare con ENT.
Inserire l‘angolo iniziale del primo foro,
ad es. 30° , e confermare con ENT.
•
•
•
ENT
ENT
ENT
ENT
ENT
Selezionare “Cerchio di fori“.
SPEC
FCT
MAS. FORAT.
ENT
Confermare “Cerchio di fori”.
Inserire la coordinata X del centro del
cerchio, ad es. 50 mm, e confermare
con ENT.
Inserire la coordinata Y del centro del
cerchio, ad es. 50 mm, e confermare
con ENT.
event. Confermare “Cerchio completo”.
oppure
