La modifica richiede l’inversione del connettore J8 sulla scheda del circuito stampato di controllo. Per individuare il
terminale, staccare l’alimentazione di rete e quindi togliere il coperchio della pompa. La posizione A illustra
l’impostazione di tensione standard, mentre la posizione B mostra l’impostazione di tensione ridotta. Qualsiasi danno
causato all’unità di comando nell’effettuare tale modifica, non sarà coperto dalla garanzia.

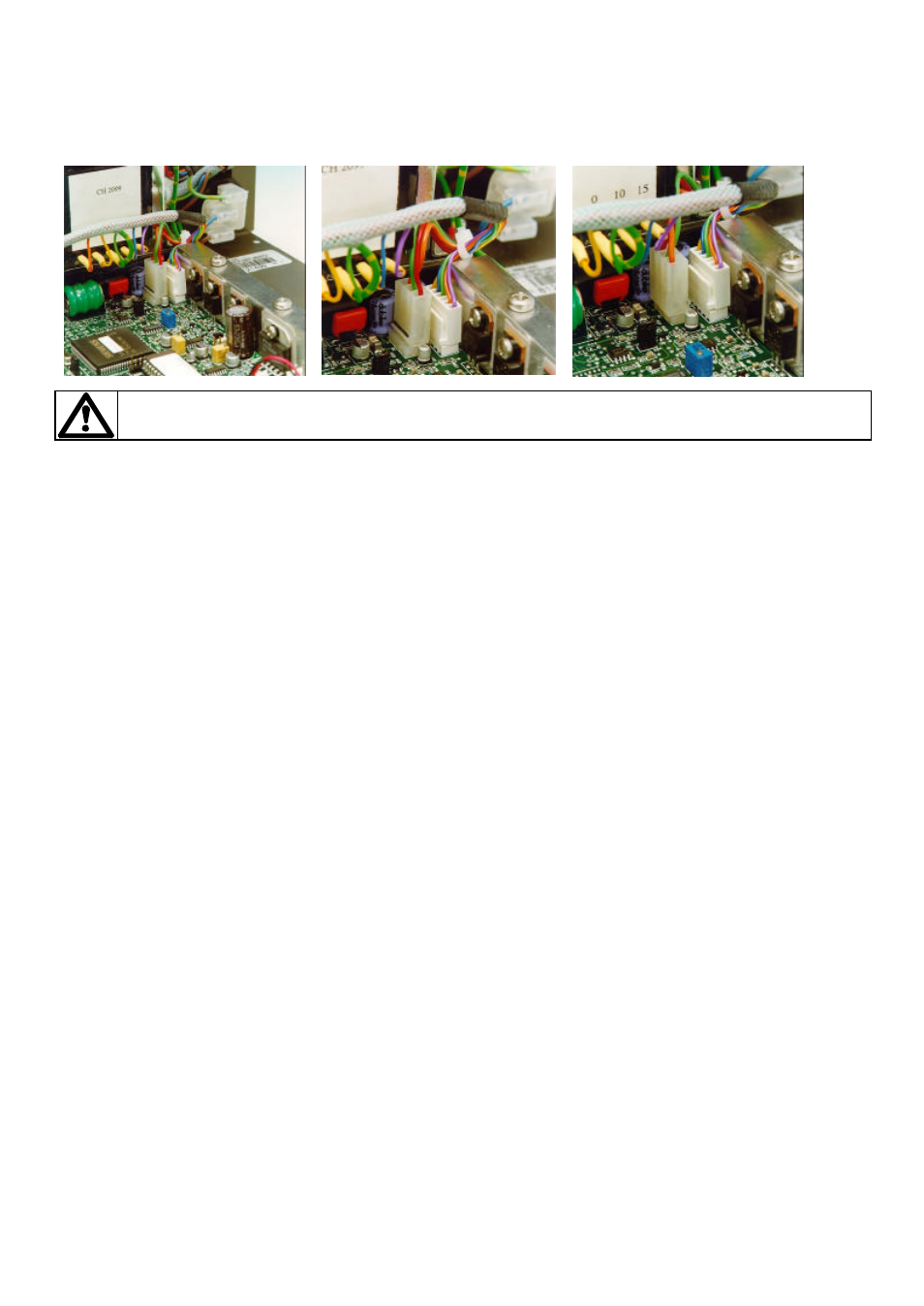

Scheda del circuito stampato La posizione A La posizione B
Per l’assistenza o la manutenzione, rivolgersi solo a personale qualificato.
Diagnostica
Qualora l’unità cessasse di funzionare, eseguire i seguenti controlli per determinare se occorre o meno ricorrere al
servizio manutenzione.
•
Controllare che l’interruttore di alimentazione sia acceso.
•
Controllare che l’alimentazione di rete arrivi alla pompa.
•
Controllare che l’interruttore del selettore di tensione sia nella corretta posizione.
•
Controllare il fusibile nella presa di corrente.
•
Controllare che la pompa non si sia arrestata a causa di una scorretta installazione dei condotti.
•
Controllare che il blocco tastiera non sia acceso.
Interfaccia utente
Una volta accesa la pompa, appare sullo schermo il menu principale (Main Menu).
Usare il tasto Step per selezionare le opzioni del menu. Usare il tasto Enter per confermare i valori definiti. Usare i tasti
numerici per digitare i valori. Usare il tasto Ù o Ú per aumentare o diminuire il valore impostato nel software della pompa,
ad es. i valori di rampa, la data, i giri/minuto ecc.
Dose consente di impostare le dosi da erogare. È possibile iniziare una dose usando il pulsante Start o l'il commutatore
esterno. La pompa consente di memorizzare un massimo di 26 programmi di dosaggio e di richiamarli in qualsiasi
momento. È possibile collegare una stampante alla pompa per registrare tutte le erogazioni. Quando si usa una
stampante, occorre digitare il codice dell'operatore e il numero del lotto.
Cal consente di tarare la pompa per garantire il dosaggio corretto.
Manual consente di effettuare il trasferimento/dosaggio continuo del liquido tramite la tastiera.
Network attiva il controllo della porta RS232.
Set-up visualizza e controlla i valori precisati dall'utente e predefiniti in fabbrica per garantire il funzionamento
soddisfacente della pompa.
Il regime/la portata del motore sono controllate dal testina della pompa e dal tubo selezionati. Il valore predefinito in
fabbrica è per una 501RL con un tubo avente il diametro interno di 8mm, il che significa che i giri/minuto max/la portata
massima della pompa sono rispettivamente 300 giri/minuto e 3000 ml/min.
Procedura di dosaggio
Il programma di dosaggio viene descritto nella parte del documento che riporta i dati tecnici sotto forma di schema a
blocchi. Ciascuna fase della procedura viene descritta per agevolare la comprensione della procedura.
Procedure di stampa
Quando una stampante è collegata, l'esecuzione di una dose attiva automaticamente la procedura di stampa. La prima
richiesta è la digitazione dell'identificativo dell'operatore.
