15

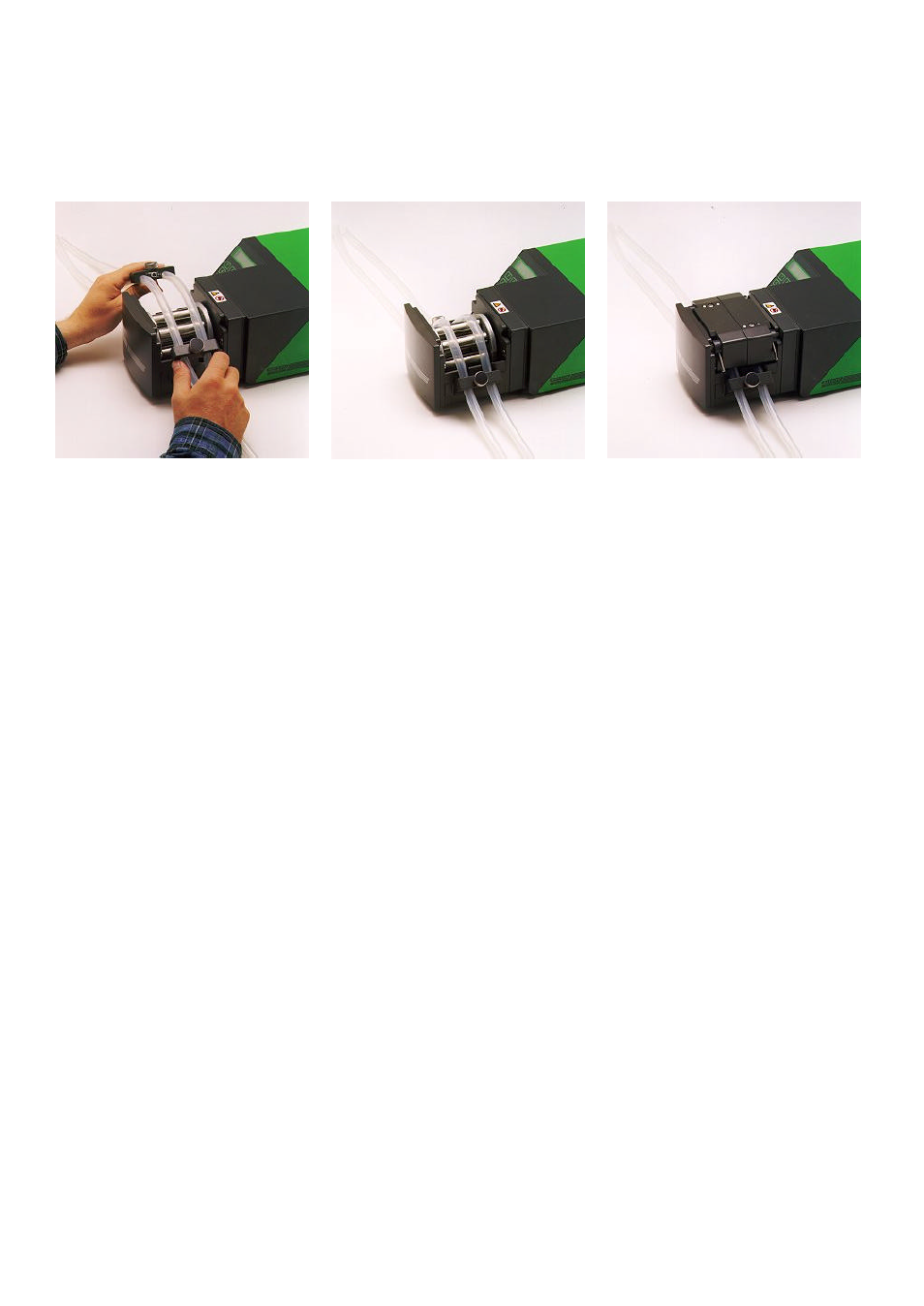

Due tubi indipendenti
Sollevare le leve di bloccaggio del canale e togliere il canale. Ruotare e togliere le mollette di fissaggio della 505L.
Montare i due tubi nei blocchi fissatubi dalla grandezza corretta. Distanza tra i blocchi = 145mm per diametro interno
massimo di 8,0mm; 150mm per diametro interno di 9,6mm. Montare il blocco fissatubi del tubo d'ingresso sulla 505L.
Tendere i tubi sopra il rotore e montare il secondo blocco fissatubi sulla 505L. Rimettere il canale e spingere verso il
basso le leve di centraggio del canale. Quando si utilizza Marprene, è importante controllare la distanza tra i blocchi
fissatubi dopo 30 minuti di esercizio.
Manutenzione della 505L
Controllare di tanto in tanto che tutti gli organi abbiano libertà di movimento. Qualora si rovescino liquidi aggressivi sul la
testina della pompa, toglierla dal motore e pulire con un detergente neutro.
Regolazione del canale della 505L
Il canale è destinato all'uso di tubi avente uno spessore di 2,4mm e diametro interno massimo di 9,6mm. Può darsi che
sia necessario modificare questo valore mediante viti a testa troncoconica per ottimizzare le prestazioni qualora si utilizzi
un tubo dalla misura non standard. Il valore prefissato in fabbrica è di 14,5mm in senso verticale dal lato rotore del canale
molleggiato alla parte superiore del copricanale.
