13
Testina della pompa 505L
La pompa a doppio effetto e canali laterali 505L utilizza raccordi per tubi a doppio y aventi uno spessore di 2,4mm per
eliminare gli effetti delle pulsazioni e garantire la precisione del dosaggio e dell'erogazione. La 505L può essere corredata
di tubo di silicone e Marprene aventi diametro interno massimo di 9,6mm per garantire una portata di 2400 ml/min per
testina. (Montare la 505LX per portate massime di 4800 ml/min). Usare un tubo dallo spessore di 2,4mm per garantire le
prestazioni ottimali e la migliore movimentazione di liquidi viscosi.
È anche possibile usare la 505L con due tubi separati, anche se questa soluzione può provocare una certa variazione da
canale a canale e una pulsazione minima. Per il montaggio di tubi separati o per il montaggio di due tubi ad un singolo
raccordo di uscita, occorre usare blocchi fissatubi.

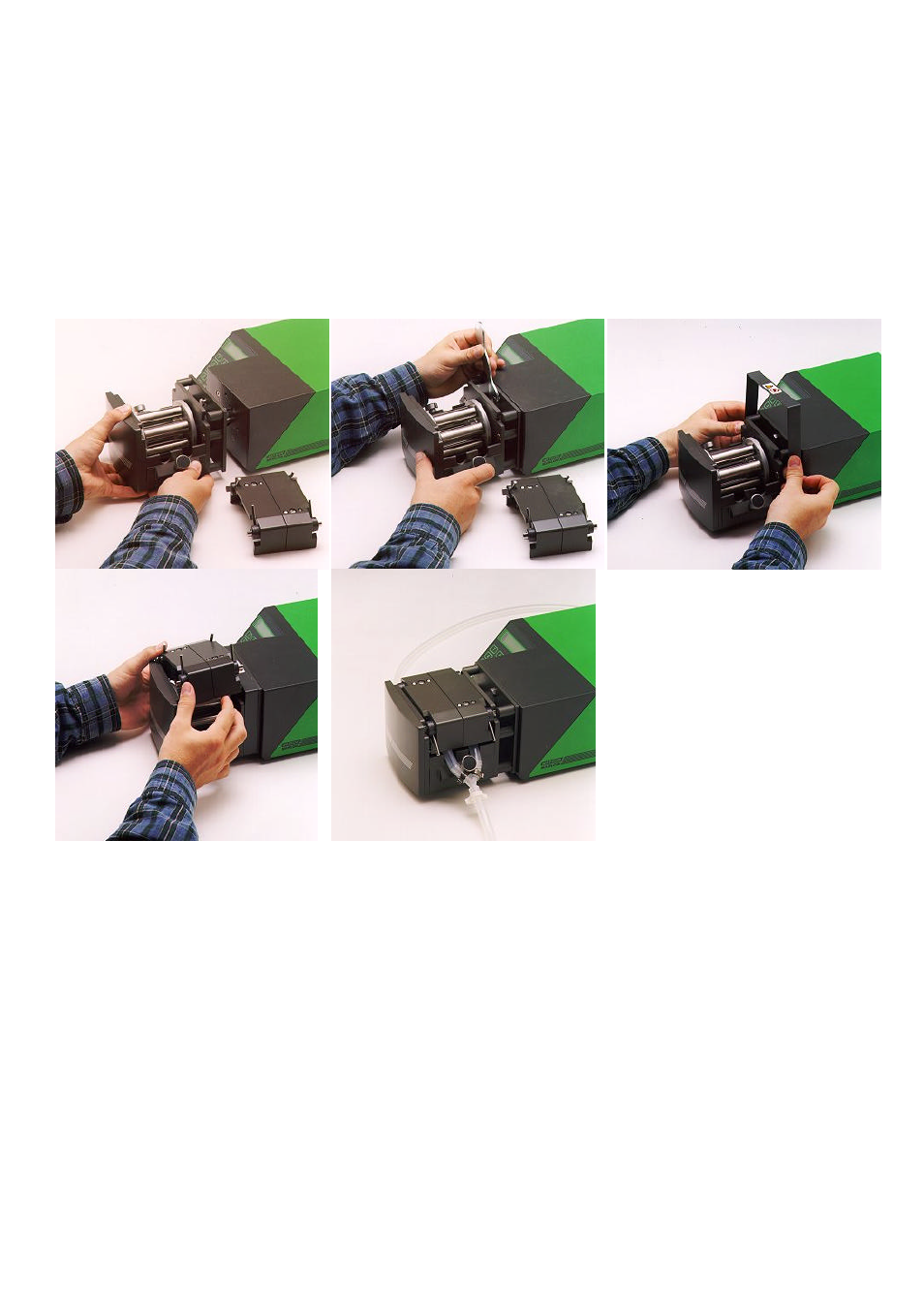

Installazione della 505L
Togliere il coperchio dalla 505L. Allineare il dente d'arresto dell'albero motore e la scanalatura dell'albero centrale della
505L. Fissare la 505L sulla pompa. Serrare le viti del coperchio superiori ed inferiori.
