11

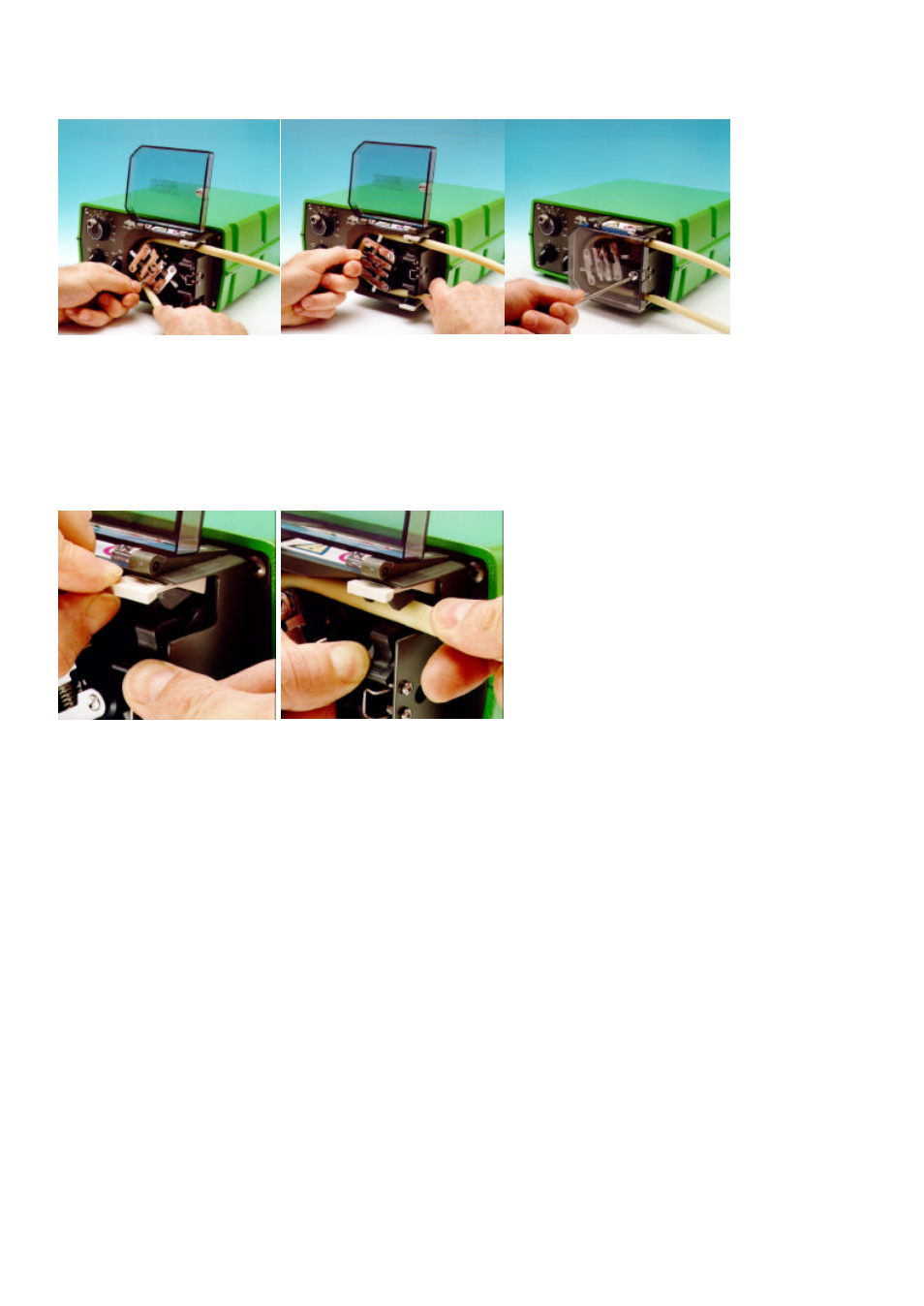

Montare un'estremità del tubo in uno dei fermagli a molla e quindi, girando il rotore con la maniglia a manovella, far
passare il tubo fra i rulli e la testina, allineandolo entro le guide del rotore. Il tubo deve giacere in modo naturale nella
testa e non deve essere attorcigliato, allungato o allargato.
Montare l'altra estremità del tubo nel secondo fermaglio a molla, accertandosi che il tubo sia ben fisso nella testina, in
quanto, se non lo fosse, si può ridurre la durata del tubo. Chiudere la maniglia a manovella, chiudere e bloccare la
protezione.
Dopo aver avviato la pompa, aprire il fermaglio di mandata per un breve periodo in modo che il tubo trovi da solo la
lunghezza naturale. La testina 501RL viene montata con fermagli per tubi a quattro posizioni per consentire l'installazione
di tubi dal diverso diametro e che possono essere regolati spingendo o allargando le barre in cima al fermaglio superiore
e in fondo al fermaglio inferiore.
Montare i fermagli in modo che venga esercitata solo la minima pressione necessaria sul tubo.
Regolazione dei rulli
L'unità 501RL ha una distanza fissa impostata in fabbrica di 2,6mm fra i rulli e il binario. Se i tubi hanno uno spessore di
parete inferiore a 1,6mm, sarà necessario regolare tale distanza. Sul braccio di ogni rullo vi sono delle viti che
consentono di effettuare la regolazione. La distanza corretta è due volte lo spessore della parete, meno il venti percento.
È importante effettuare una regolazione precisa, in quanto una distanza troppo ampia riduce la durata del tubo, mentre
una distanza troppo piccola, riduce l'efficienza della pompa.
Per variare la distanza, girare ogni vite di regolazione in senso orario per aumentare la distanza ed in senso antiorario per
diminuirla. Un giro completo consente di variare la distanza di 0,8mm. Per ripristinare il valore originale di 2,6mm, girare
le viti di regolazione finché entrambi i rulli tocchino appena la testina e quindi serrare ogni vite di tre giri e un quarto. La
pompa 501RL2 presenta uno spazio regolato in fabbrica di 3,8mm tra la parete e la traccia ed è idonea per tubazioni le
cui pareti hanno uno spessore compreso tra 2,1 e 2,5mm.
Controllare di tanto in tanto che le parti movibili del rotore possano essere spostate liberamente. Lubrificare ogni tanto i
punti del perno ed i rulli con dell'olio di lubrificazione Teflon.
