14

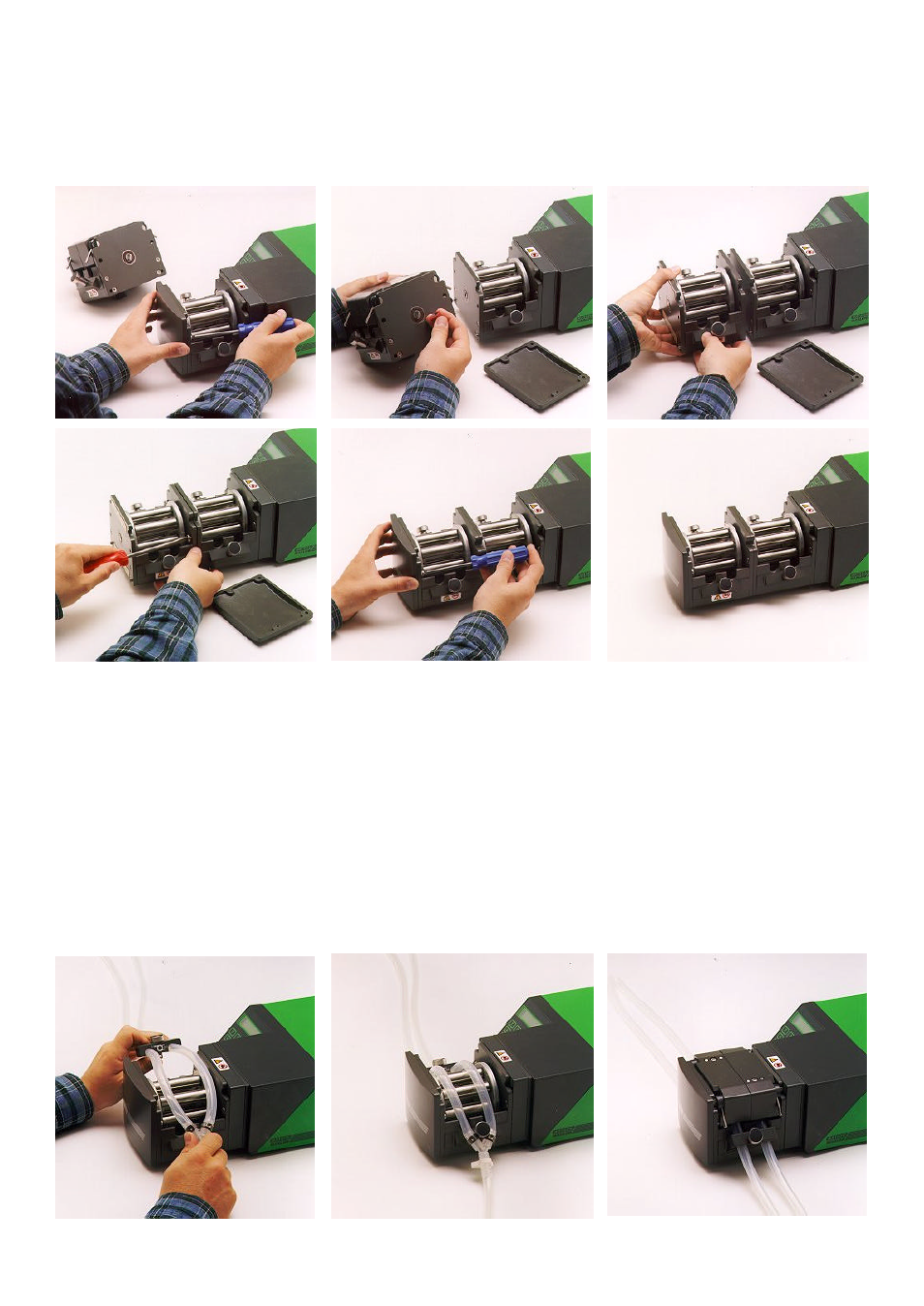

Installazione della 505LX
Togliere la piastra anteriore incurvata della 505L svitando le due viti di fissaggio (all'interno del frontale della 505L).
Ingrassare il dente d'arresto dell'albero motore della 505LX. Allineare il dente d'arresto dell'albero della 505LX alla
scanalatura nell'albero centrale della 505L. Fissare la 505LX alla 505L. Serrare le viti di fissaggio alle superfici di contatto
della 505L e della 505LX. Fissare la parte anteriore incurvata sulla 505LX con le due viti di fissaggio (all'interno del frontale
della 505LX).
Caricamento del tubo
Raccordo a doppia y
Sollevare le leve di centraggio del canale e togliere il canale. Fissare un'estremità del raccordo a doppia y sopra una delle
mollette di fissaggio della 505L. Tendere il raccordo sopra il rotore e fissare l'altra estremità del raccordo sopra la
seconda molletta di fissaggio della 505L. Rimettere il canale e spingere verso il basso le leve di centraggio del canale.
(Vedere Installazione della testina).
Tubi a doppio ingresso
Sollevare le leve di centraggio del canale e togliere il canale. Ruotare e togliere la molletta di fissaggio della 505L.
Collegare i tubi a doppio ingresso e il tubo di uscita servendosi del corretto raccordo a y e delle fascette stringitubo.
Montare i tubi d'ingresso nel blocco fissatubi dalla grandezza corretta. Fissare il blocco fissatubi sulla 505L (spingere
verso il basso e ruotare il dispositivo di fissaggio per bloccarlo in posizione). Tendere i tubi sopra il rotore e fissare
l'estremità del raccordo a y sopra la seconda molletta di fissaggio della 505L. Rimettere il canale e spingere verso il
basso le leve di bloccaggio del canale.
