22.5 Velocità: output analogico
Un segnale di output analogico della tensione è
disponibile sul connettore di output tachimetro
(J11), tra il terminale V e il terminale 0 V. La ten-
sione è direttamente proporzionale alla velocità di
rotazione della testina. 0V = velocità nulla; 10V =
velocità massima consentita.
Un segnale di tensione analogico compreso fra 4 e
20 mA è disponibile tra il terminale mA e il termi-
nale a 0 V. La corrente è fissa e direttamente pro-
porzionale alla velocità di rotazione della testina. 4
mA = velocità nulla; 20 mA = velocità massima
consentita.
Nota: se l’output mA deve essere utilizzato per la lettura con un multimetro, è nec-
essario un resistore da 250
Ω in serie.
22.6 Output frequenza tachimetro

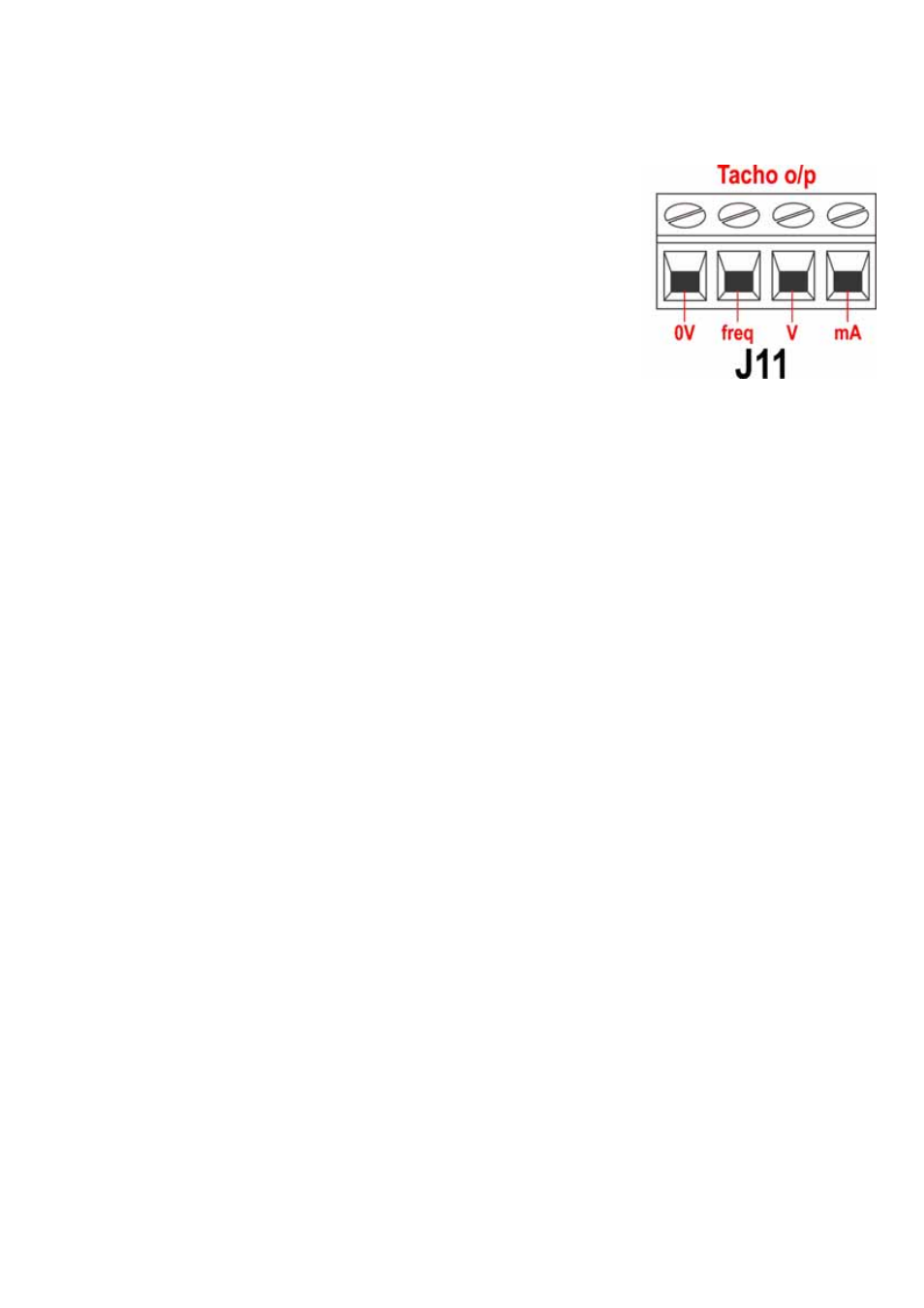

Un output di frequenza del tachimetro è disponibile sul connettore di output
tachimetro (J11), tra il terminale freq e il terminale a 0 V. Il segnale fornisce un
impulso a onda quadra di +5V, massimo 0,5mA, la cui frequenza è direttamente pro-
porzionale alla velocità di rotazione della testina della pompa. Fornisce 2,133
Hz/giri/min—128 impulsi per ogni giro della testina. La sequenza di impulsi prove-
niente dalla pompa può essere usato per calcolare la velocità di rotazione o per
determinare il numero di giri della testina. Questo output presenta la forza neces-
saria per gestire la pompa fino a una distanza di 3 m. Cavi più lunghi necessitano di
un’amplificazione del segnale.
