Manuale per l’utente della pompa Watson-Marlow 720DuN 18
10 Collegamento a una fonte
di alimentazione elettrica
È necessaria un’alimentazione elettrica di rete correttamente regolata, oltre a un
collegamento cavi conforme alle normative sui livelli di rumorosità. Si sconsiglia di
collocare i corpi pompa collegandoli ad un’alimentazione elettrica di rete quali con-
tattori trifase e riscaldatori a induzione, senza aver prima verificato l’eventuale
presenza di livelli di rumorosità inaccettabili dovuti all’alimentazione di rete stessa.

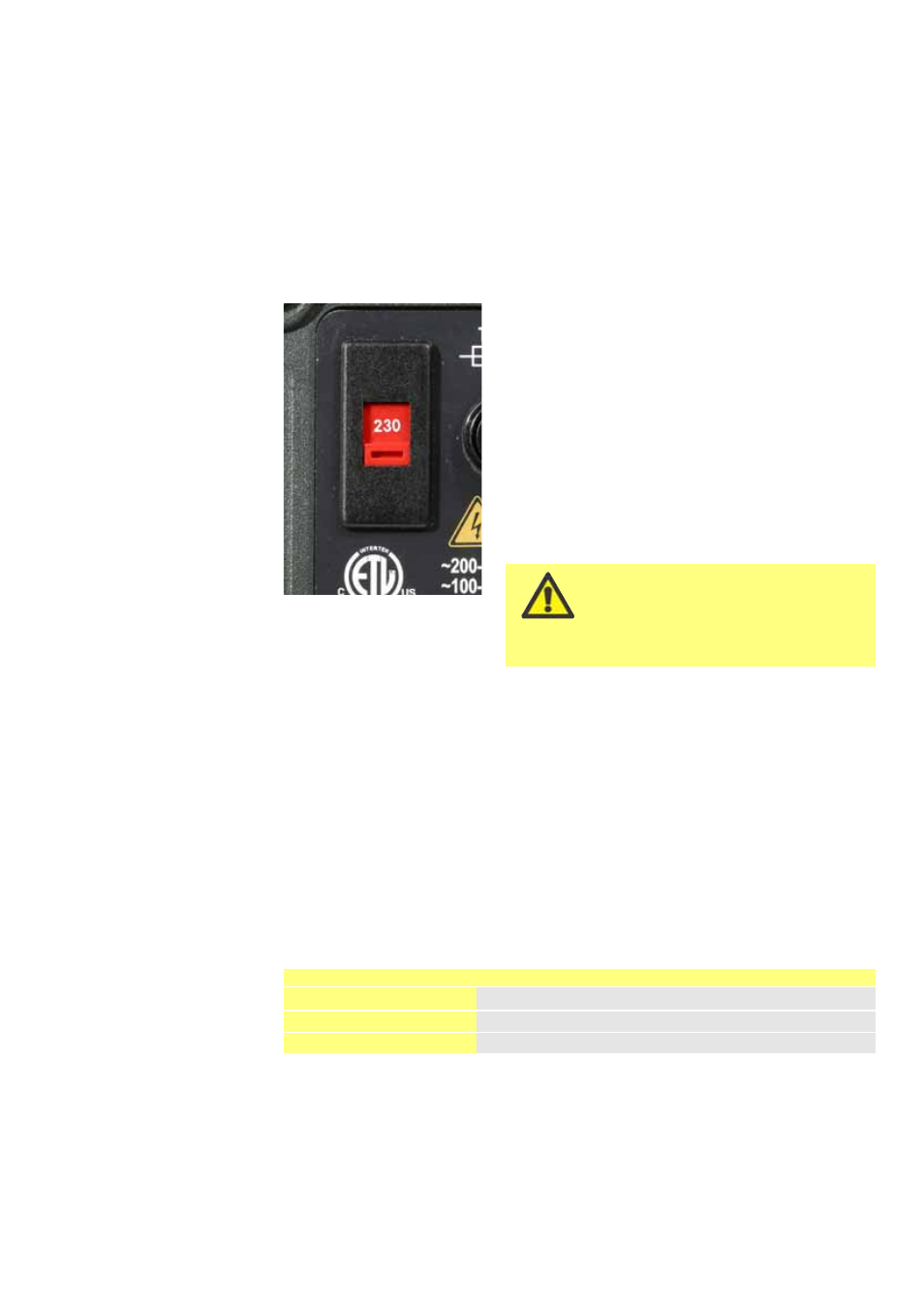

Il selettore di tensione è montato sul quadro inter-
ruttori sulla parte posteriore della pompa, protetto
dall’acqua grazie al modulo 720N. Per consentire
l’accesso al quadro interruttori, occorre smontare il
modulo. Vedere 22.1 Smontaggio e rimontaggio del
modulo 720N. Impostare il selettore di tensione su
115 V per alimentazioni a 100-120 V 50/60 Hz o su
230 V per alimentazioni a 200-240 V 50/60 Hz.
Controllare sempre il selettore di tensione prima del
collegamento all’alimentazione elettrica. Collegare in
modo adeguato a una fonte di alimentazione elettri-
ca monofase. In conformità alle norme di sicurezza,
la spina di alimentazione deve essere separabile
(non il tipo bloccante).
Si consiglia di usare filtri di
sovracorrenti disponibili in
commercio in casi di rumore
elettrico eccessivo nella rete di ali-
mentazione.
Cavo di alimentazione: la pompa viene fornita assieme a una delle due guarnizioni
per cavo e a un cavo di alimentazione lungo circa 2,8 m. Il cavo di tipo europeo pre-
senta il codice armonizzato H05RN-F3G0.75 e viene usato insieme al nostro numero
di componente della guarnizione cavo, SL0128, che risulta idoneo per una guaina
cavo esterna del diametro pari a 4-7 mm. Il cavo di tipo nordamericano presenta il
codice SJTOW 105C 3-18AWG VW-1 e viene usato insieme al nostro numero di com-
ponente della guarnizione cavo, SL0123, che risulta idoneo per una guaina cavo
esterna del diametro pari a 7-9 mm.
I cavi di alimentazione per le pompe con specifica NEMA 4X sono dotati di spine
standard statunitensi per alimentazione di rete. Le pompe con specifica IP66 ven-
gono fornite senza spina. Il cablaggio della spina di alimentazione deve essere effet-
tuato esclusivamente da personale esperto e qualificato.
Codifica conduttori
Europeo Nordamericano
alimentato marrone nero
neutro blu bianco
terra verde/giallo verde
