Manuale per l’utente della pompa Watson-Marlow 720DuN 66
22.4 Gestione velocità: input analogico
È possibile controllare la velocità della pompa a distanza con
uno dei seguenti metodi: un segnale analogico di tensione
compreso negli intervalli 0-10 V o 1-5 V; o un segnale ana-
logico di corrente entro 4-20 mA; oppure un potenziometro
a distanza con l’alimentazione a 10 V su J7.
Il segnale analogico di processo deve essere applicato al ter-
minale i/p del connettore Analogico 2 (J8). Il collegamento
a terra va sul terminale a 0 V dello stesso connettore.
Impedenza del circuito 4-20 mA: 250 Ω.
Per la modalità a tensione, è possibile usare una fonte di alimentazione stabile e
affidabile con un voltmetro a c.c. Impedenza del circuito: 22 k
Ω.
L’inversione della risposta si imposta nel software. Non invertire la polarità dei
terminali.

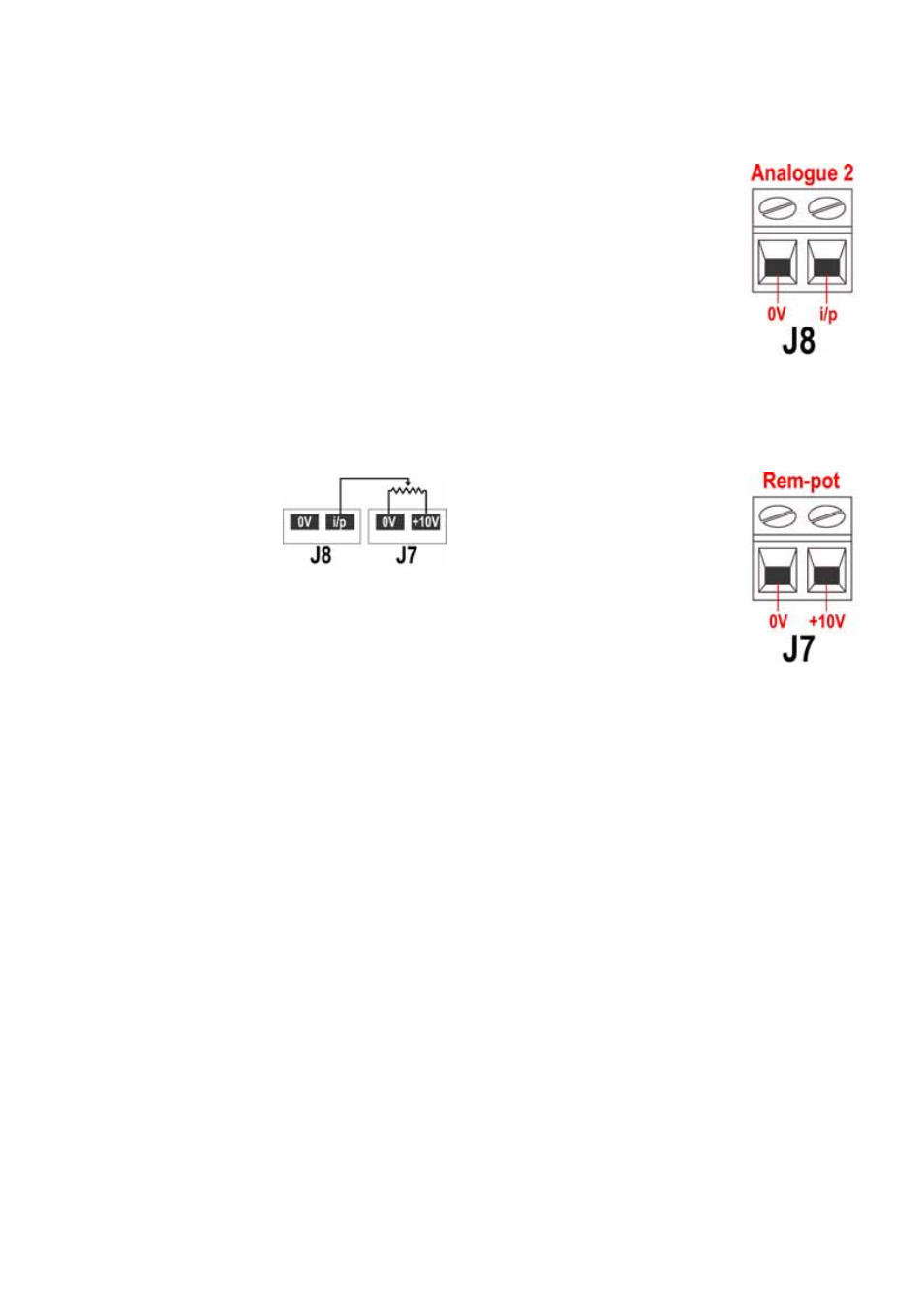

Un potenziometro a distanza con
un valore nominale compreso tra 1
k e 2 k con una potenza minima di
0,25 W dovrà essere collegato tra
i terminali del connettore del
potenziometro a distanza (J7) e il
terminale i/p
del connettore
Analogico 2 (J8). Quando si usa un potenziometro a distan-
za, non applicare un segnale di input di comando a tensione
o a corrente contemporaneamente. Il segnale di comando
velocità necessiterà di una taratura rispetto alle impostazioni
minima e massima del potenziometro. Questa operazione
viene effettuata tramite il software (vedere 18.1 Trim nella
sezione Impostazione).
Quando si usa un potenziometro a distanza, è importante impostare l’input analogi-
co su tensione nel menu Imposta. In caso contrario, la tensione di riferimento prove-
niente dal connettore del potenziometro a distanza verrà sovraccaricata e non
fornirà una tensione completa di 5 V o 10 V.
La velocità della pompa impostata da Analogico 1 viene ridotta in proporzione al seg-
nale proveniente da Analogico 2 in base alla formula y=as, dove a è la velocità
impostata da Analogico 1, s è il valore secondo cui ridurre impostato da Analogico 2
(0V o 4mA = 0, con aumento lineare a 10 V o 20mA = 1) e y è la velocità di
rotazione ridotta. Se è stato impostato Analogico 2 per una risposta invertita, è vero
il contrario. Vedere 18.2 Analogico nel menu Imposta.
