Manuale per l’utente della pompa Watson-Marlow 720DuN

64

Allentare il cappuccio della guarnizione (non toglierlo) e infilare il cavo attraver-
so la guarnizione. Quando è passato, continuare a spingerlo.
L’interno del modulo è di forma tale da instradare il cavo facendolo passare
oltre la scheda a circuiti stampati interna. Continuare a spingere per inserire un
tratto di cavo sufficiente da poter essere afferrato all’interno del modulo con le
dita.
Tirare un tratto di cavo sufficiente a raggiungere i connettori necessari. Lasciare
un po’ di cavo supplementare.
Togliere la guaina esterna secondo necessità e togliere 5 mm di isolamento dai
conduttori. Non sono necessarie stagnature o boccole. Nota: se si usa un cavo
molto rigido o di grosso diametro, può essere più comodo togliere la guaina
esterna prima di passare i conduttori del cavo attraverso la guarnizione.
Tuttavia, per assicurare una tenuta corretta, quando si serra il cavo all’interno
della guarnizione, utilizzare una sezione di cavo con guaina non danneggiata.
Attorcigliare una lunghezza accettabile di schermo per cavo. Allentare una delle
viti di fissaggio del circuito stampato e avvolgervi attorno la schermatura.
Fissare la schermatura riserrando la vite. In alternativa, fissare la schermatura
del cavo al connettore a forcella adiacente (se in dotazione).
Spingere il conduttore nudo nel foro quadrato del connettore. Quando il condut-
tore è completamente all’interno, serrare la vite di fissaggio per tenerlo in
posizione.
Quando tutti i conduttori sono in posizione, usare una chiave aperta da 21 mm
per serrare il cappuccio della guarnizione a 2,5 Nm per garantire la tenuta. In
alternativa, stringere la guarnizione a mano e utilizzare poi una chiave per ser-
rarla ulteriormente di mezzo giro.

Non fissare insieme con fascette i cavi di comando e dell’alimentazione di rete.

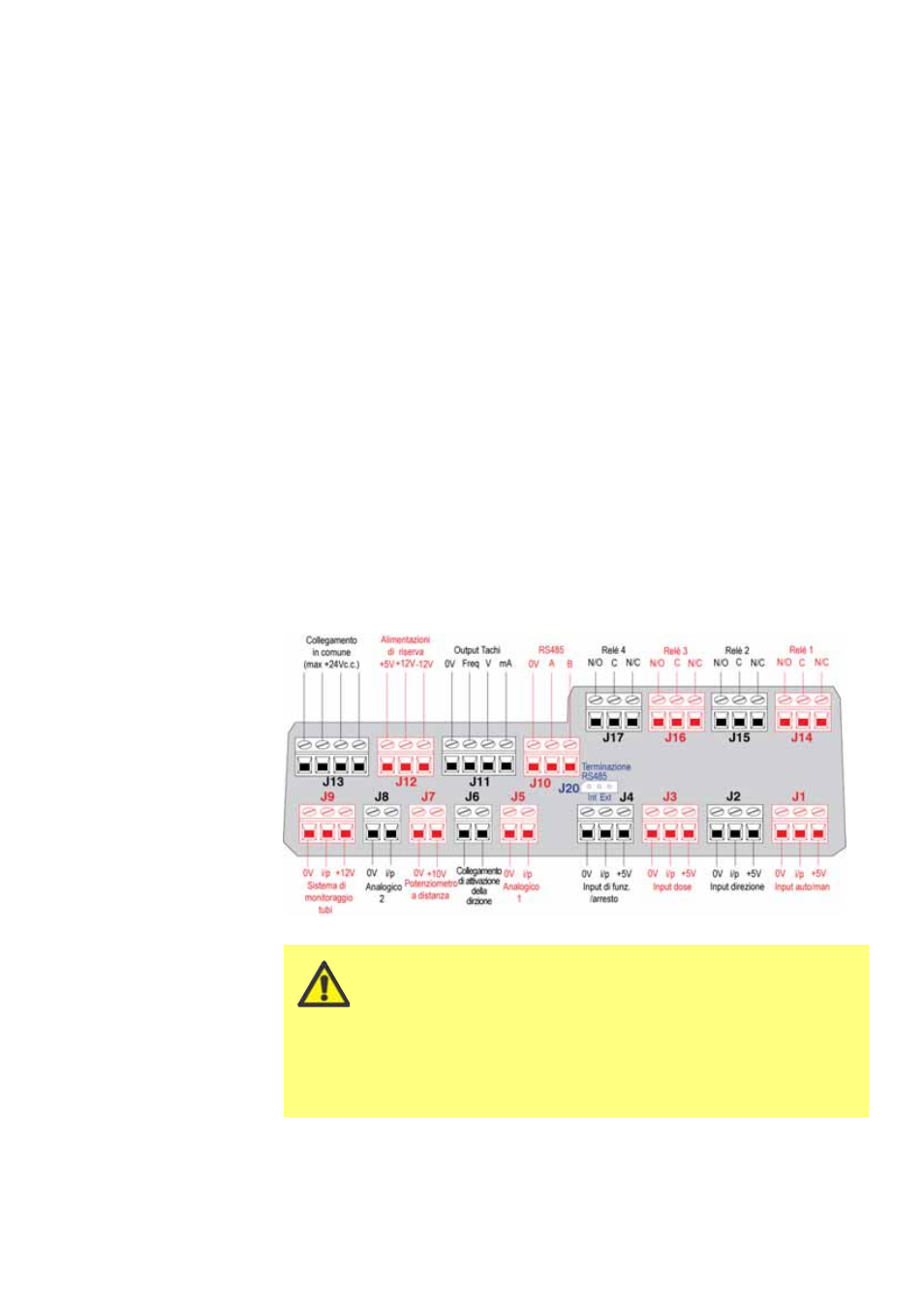

Connettori del circuito stampato per modulo 720N a tenuta stagna

Non applicare mai l’alimentazione di rete ai terminali

all’interno del modulo 720N. Applicare i segnali corret-

ti ai terminali indicati qui di seguito. Limitare i segnali

ai valori massimi indicati. Non applicare tensione su

altri terminali. In caso contrario, può derivarne un danno per-
manente, non coperto dalla garanzia. La tensione massima sui
contatti dei relè di questa pompa è di 30 V c.c.; carico massi-
mo 30 W. Nota: adatto anche per bassa tensione: ovvero, 1
mA a 5 V c.c. minimo.
