Manuale per l’utente della pompa Watson-Marlow 720DuN 65
22.3 Velocità: input analogico
È possibile controllare la velocità della pompa a distanza con
uno di questi metodi: un segnale analogico di tensione com-
preso negli intervalli 0-10 V o 1-5 V; o un segnale analogico
di corrente entro 4-20 mA; oppure un potenziometro a dis-
tanza con l’alimentazione a 10 V su J7.
Il segnale analogico di processo deve essere applicato al ter-
minale i/p del connettore Analogico 1 (J5). Il collegamento
a terra va sul terminale a 0 V dello stesso connettore. La
pompa fornisce una portata crescente alla ricezione di un
segnale di comando in aumento (risposta non invertita) o
una portata crescente alla ricezione di un segnale di coman-
do in diminuzione (risposta invertita). Vedere 18.2 Analogico.
Impedenza del circuito 4-20 mA: 250 Ω.
Per la modalità a tensione, è possibile usare una fonte di alimentazione stabile e
affidabile con un voltmetro a c.c. Impedenza del circuito: 22 k
Ω.
L’inversione della risposta si imposta nel software. Non invertire la polarità dei ter-
minali.

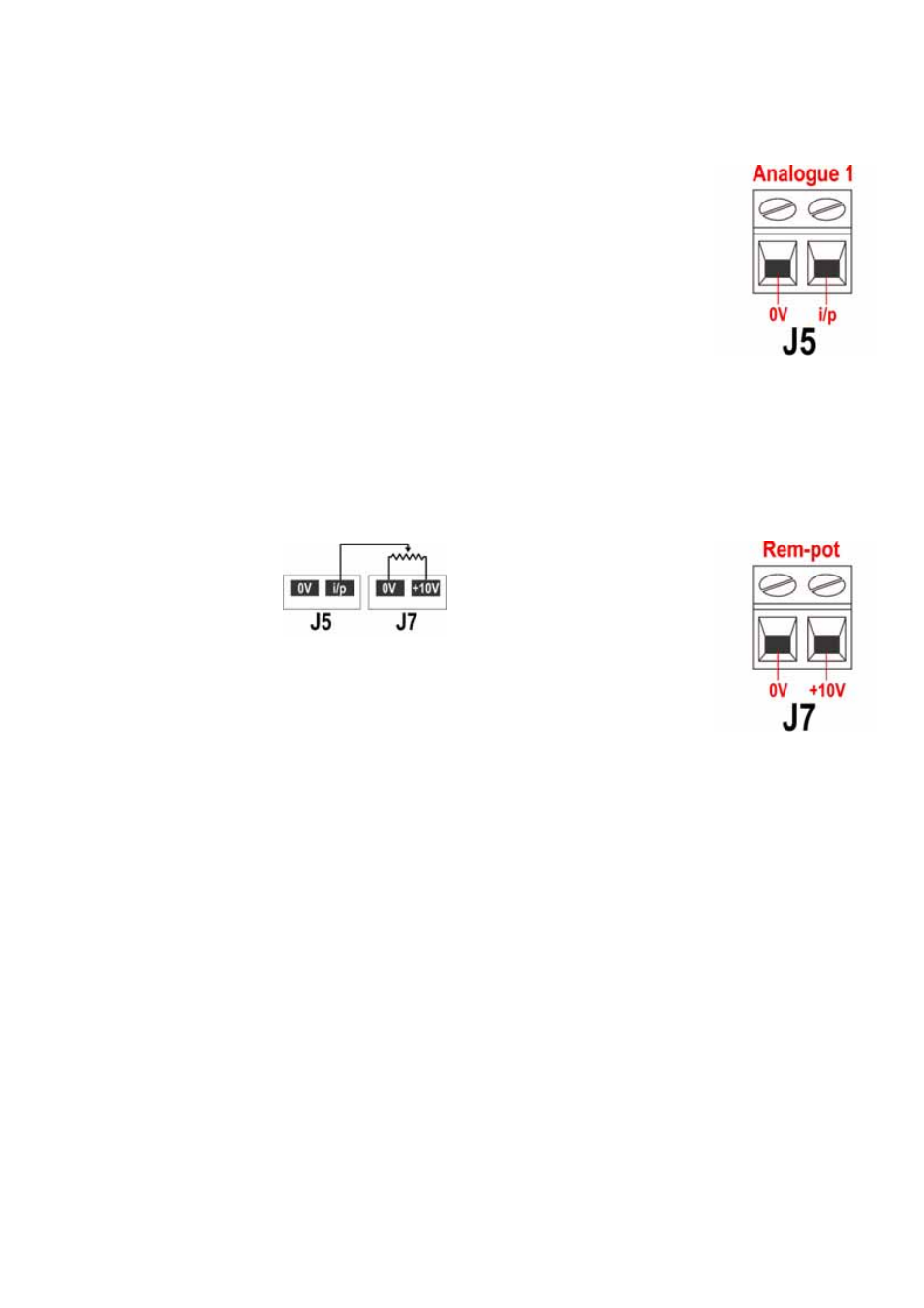

Un potenziometro a distanza con
un valore nominale compreso tra 1
k e 2 k con una potenza minima di
0,25 W dovrà essere collegato tra
i terminali del connettore del
potenziometro a distanza (J7) e il
terminale i/p
del connettore
Analogico 1 (J5). Quando si usa un potenziometro a distan-
za, non applicare un segnale di input di comando a tensione
o a corrente contemporaneamente. Il segnale di comando
velocità necessiterà di una taratura rispetto alle impostazioni
minima e massima del potenziometro. Questa operazione
viene effettuata tramite il software. Vedere 18.1 Trim nella
sezione Impostazione.
Quando si usa un potenziometro a distanza, è importante impostare l’input analogi-
co su tensione nel menu Imposta. In caso contrario, la tensione di riferimento prove-
niente dal connettore del potenziometro a distanza verrà sovraccaricata e non
fornirà una tensione completa di 5 V o 10 V.
