9
I segnali video applicabili a questo ingresso possono avere fre-
quenza di scansione 15 kHz (video a risoluzione standard) op-
pure 32 kHz o superiore (video a scansione progressiva, video
ad alta definizione).
Talvolta è possibile scegliere se ottenere dalla sorgente un se-
gnale progressivo anziché interlacciato. Benché in generale un
segnale progressivo sia di migliore qualità rispetto ad uno inter-
lacciato, spesso è preferibile far eseguire l’operazione di
deiterlaccio non alla sorgente ma al sistema RTX, che è dotato,
allo scopo, della sofisticata tecnologia DCDi™ di Faroudja.
Anche se abitualmente i segnali progressivi sono di qualità su-
periore ai segnali interlacciati, è consigliabile per le sorgenti che
presentano entrambe le uscite confrontare la qualità delle im-
magini riprodotte dal sistema RTX nei due casi: l’operazione di
deinterlaccio eseguita dal sistema RTX (grazie alla tecnologia
DCDi™ di Faroudja) è spesso più efficace di quella operata entro
le sorgenti (tipicamente lettori DVD).
GRAPHICS RGB 9 10
Applicate a questo ingresso un segnale video o grafico di tipo
RGB mediante un cavo con connettore di tipo DB15HD.
Il dispositivo da cui proviene il segnale (tipicamente personal
computer o console per videogiochi) deve poter fornire
sincronismi separati H/V o sincronismi compositi H+V o
sincronismi compositi sul segnale verde (RGsB).
I segnali video o grafici applicabili a questa sorgente possono
avere frequenza di scansione orizzontale (H-sync) compresa
tra 15 e 110 kHz e frequenza di quadro (V-sync) compresa tra
40 e 100 Hz. La risoluzione dell’immagine può variare tra
640x480 e 1600x1200 pixel (VGA, SVGA, XGA, SXGA, UXGA).
3
1
2
3
3

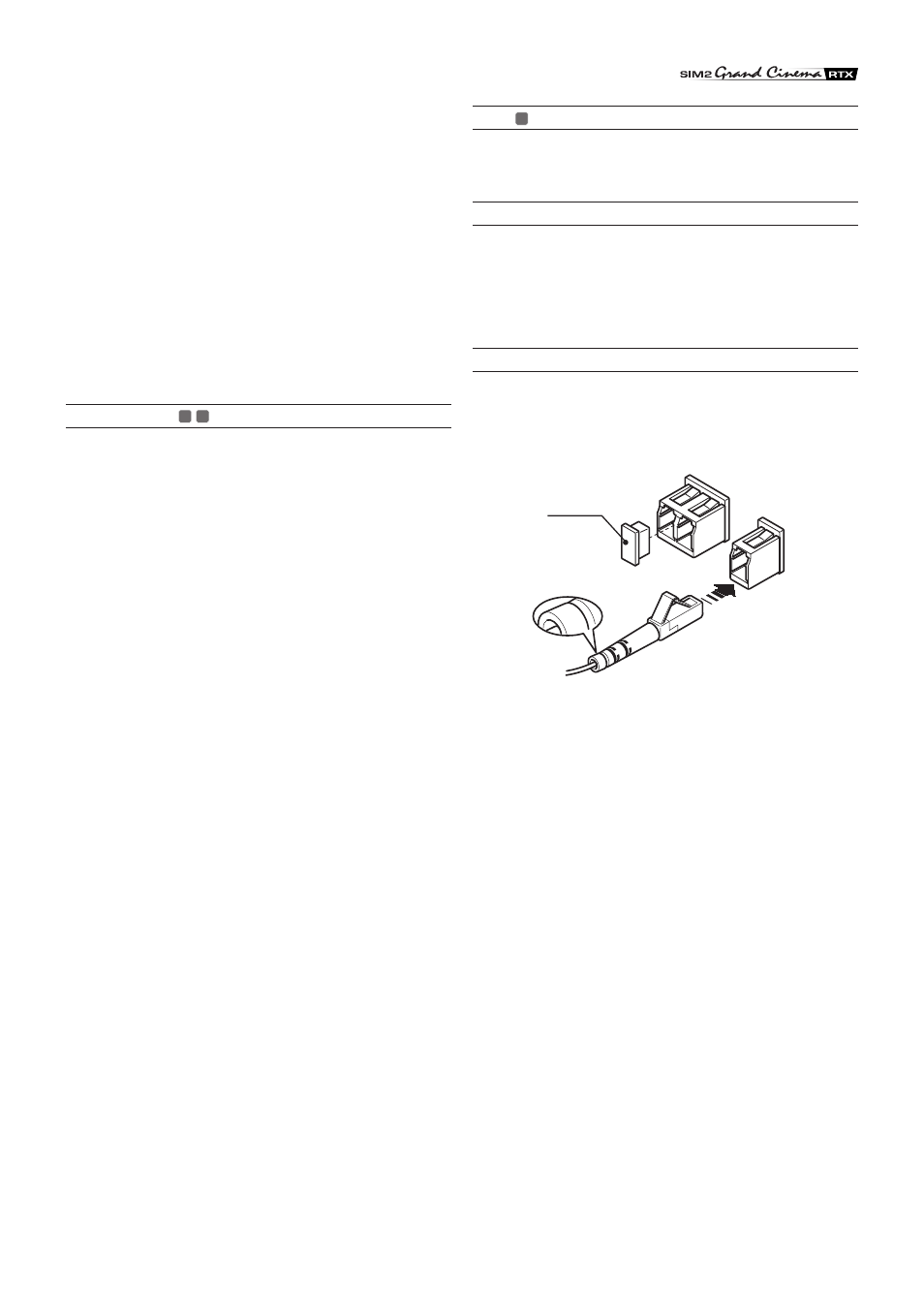

Tappo di
protezione
Fig. 5
DVI-D 11
Qualora la vostra sorgente ne sia dotata (lo sono sempre più
frequentemente i computer) potrete usufruire della migliore qua-
lità di immagine utilizzando l’ingresso DVI-D.
CONTROL (RS232)
E' possibile controllare il sistema mediante un personal compu-
ter o dispositivi di automazione domestica attraverso la porta
seriale: è sufficiente collegare a questo connettore un cavo pro-
veniente da una porta seriale RS232. Richiedete a SIM2 il do-
cumento contenente le impostazioni della porta seriale e l’elen-
co dei comandi principali.
OPTICAL FIBER LINK
Dopo aver rimosso i tappi di protezione, presenti sia sui connet-
tori delle fibre che sui connettori del pannello, inserite con at-
tenzione le fibre nei rispettivi connettori, facendo coincidere i
numeri riportati sui singoli elementi. Abbiate la massima cura
nell’operare con fibre e connettori.
