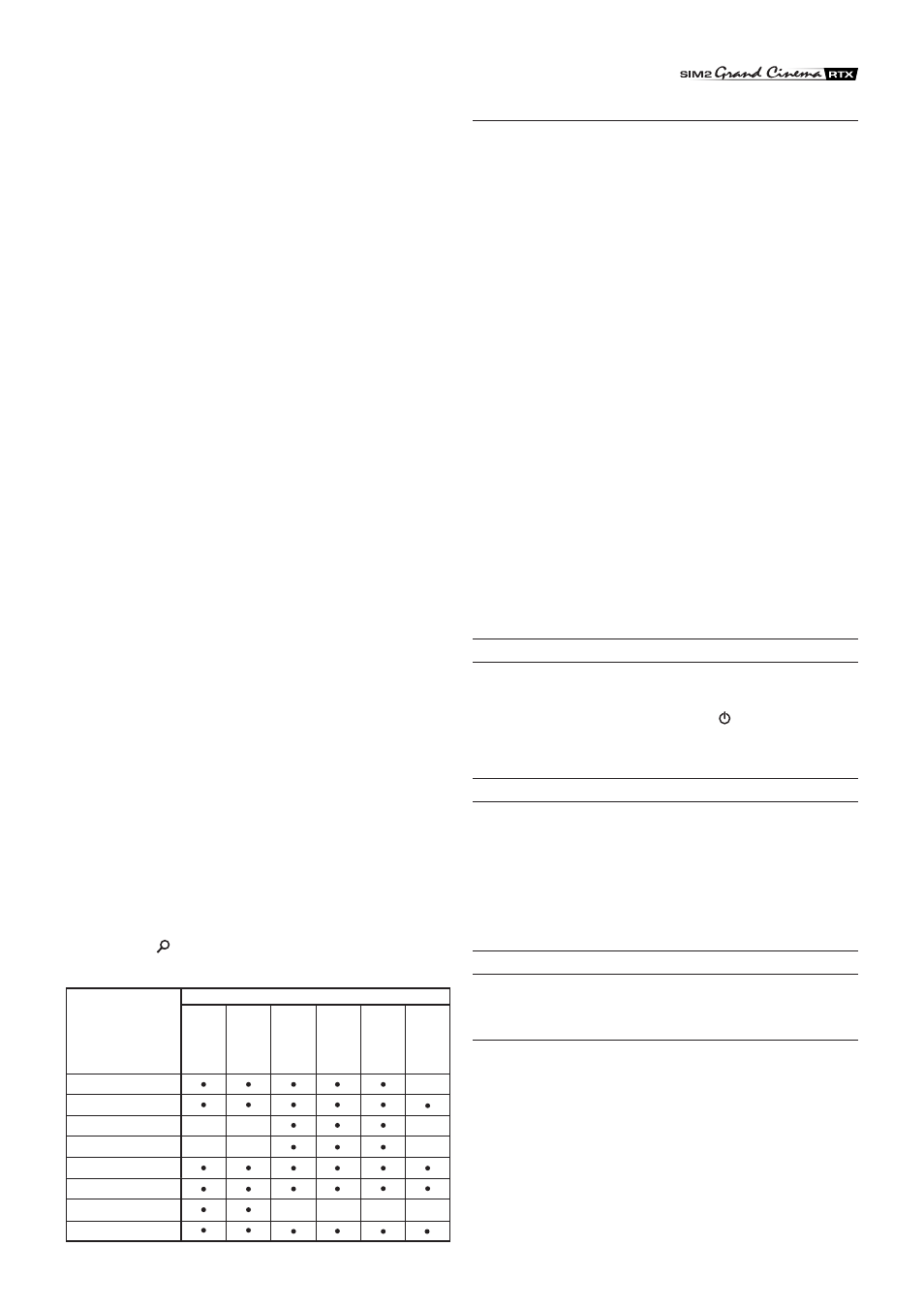

15
del telecomando o del tastierino.
Se la procedura automatica non avesse ancora effetto interve-
nite allora impostando manualmente i valori di frequenza e fase,
avvicinandovi allo schermo quanto necessario per vedere gli
effetti delle regolazioni.
TEMPERATURA COLORE
Interviene sull'equilibrio dei colori dell'immagine.
E' possibile far sì che queste assumano una prevalenza di colo-
re rosso (corrispondente a valori bassi di temperatura colore -
espressa in gradi Kelvin) o, all'opposto una prevalenza di blu
(valori alti).
La scelta può avvenire tra tre valori predefiniti: ALTA (corrispon-
dente a circa 9300 gradi Kelvin), MEDIA (circa 6500 gradi Kelvin),
BASSA (circa 5000 gradi Kelvin) ed uno PERSONALE dall'utente
agendo su regolazioni separate per ROSSO, VERDE e BLU.
Generalmente il valore ALTA è più adatto per la visualizzazione
di immagini grafiche, MEDIA e BASSA per immagini video.
Si consiglia di effettuare tali regolazioni solo ad utenti esperti
poiché si rischia di ottenere risultati che possono diminuire la
qualità dell'immagine proiettata.
CORREZIONE GAMMA
Determina la risposta del sistema alla "scala dei grigi", dando
più o meno enfasi alle varie tonalità di luminosità (neri, grigi
scuri, medi, grigi chiari, bianchi) di cui si compone l'immagine
proiettata.
Il valore GRAFICO è più adatto per immagini provenienti da com-
puter, mentre i valori FILM e VIDEO sono più indicati per immagini
video.
RITARDO Y/C
Nel caso di segnali Video e S-Video può essere necessario al-
lineare in senso orizzontale i colori entro i bordi dei vari oggetti
che compongono l'immagine. Per un dato standard video (ad
es. PAL o NTSC) il valore viene memorizzato e generalmente
non necessita di ulteriori ritocchi, a meno che non cambi la sor-
gente od il cavo di connessione.
INGRANDIMENTO
Consente l'ingrandimento dell'immagine (zoom elettronico) e la
selezione dell'area che si desidera ingrandire.
La regolazione del livello di ingrandimento avviene in modalità
Zoom (contraddistinta da una lente di ingrandimento al centro
dell'immagine) usando i tasti
e . La selezione dell'area del-
l'immagine che si desidera ingrandire avviene in modalità Pan
(simbolo al centro dell'immagine) usando i tasti freccia e
tasti
.
Da telecomando si può commutare da una modalità all'altra pre-
mendo il tasto
.
Posizione
Formato
V
ideo
S-V
ideo
RGBS 32 kHz YCrCb 32 kHz RGB Grafico DVI-D RGBS 15kHz YCrCb 15kHz
Regolazioni
Ingressi
Frequenza -
- Fase
Correzione Gamma
Temperatura colore
Ritardo Y/C
Ingrandimento
-
-
-
-
-
-
-
- -
SETUP
Questo menu raggruppa le regolazioni di uso meno frequente
che possono essere d'aiuto in fase di installazione (quali ad
esempio ad esempio la scelta della Lingua dell'On Screen
Display o la visualizzazione di Immagini di Test).
LINGUA
Elenca le lingue disponibili per i menu dell’On Screen Display.
POSIZIONE OSD
Permette di posizionare l'On Screen Display in corrispondenza di
una determinata zona dell'immagine proiettata. Si usino a tale
scopo i tasti freccia per una regolazione fine o i tasti 1...9 del
telecomando per la selezione di una delle 9 posizioni predefinite.
SFONDO OSD
Determina il tipo di sfondo dell’On Screen Display.
DURATA VISUALIZZAZIONE OSD
Regola la durata di tempo trascorso il quale l'On Screen Display
si cancella automaticamente dall'immagine proiettata.
IMMAGINI DI TEST
Visualizza una serie di segnali di test, utili per l'installazione del
sistema e per la verifica del funzionamento di base. I tasti e
permettono di selezionare le diverse immagini di test.
IMPOSTAZIONI ORIGINALI
Riporta i valori di tutte le regolazioni (con l'esclusione di POSI-
ZIONE e RITARDO Y/C) ai valori originali.
INFO
Visualizza informazioni relative al segnale video/grafico proiet-
tato e allo stato di funzionamento del sistema.
Tale funzione appare premendo il tasto del telecomando (o,
in assenza di On Screen Display, il tasto
del telecomando).
MENU INDIVIDUALI
I menu individuali consentono di accedere alle principali
regolazioni che hanno effetto sulla qualità dell'immagine in modo
diretto, senza richiamare il menu principale.
Le regolazioni LUMINOSITÀ, CONTRASTO, COLORE, TINTA, DETTAGLIO
e FILTRO appariranno una dopo l'altra, nelle parte inferiore dello
schermo, premendo i tasti e .
MESSAGGI
Durante il funzionamento possono apparire i seguenti messaggi:
Segnale assente
Il sistema non riconosce alcun segnale applicato all'ingresso
selezionato. In tal caso:
•
Verificate che l'ingresso selezionato sia effettivamente colle-
gato ad una sorgente di segnale video o grafico e che tale
sorgente sia funzionante.
• Verificate l'integrità dei cavi utilizzati per collegare il sistema
alle varie sorgenti.
• Verificate che i segnali video o grafici forniti dalla sorgente
siano compatibili con le specifiche tecniche del sistema e, in
particolare, con quelle dell'ingresso selezionato.
Tabella 5
