6
CONNESSIONE DELLE DUE UNITÁ
Il sistema RTX è formato da due unità distinte (il DigiOptical
Image Processor ed il Display), ciascuna delle quali dotate di
un cavo di alimentazione e connesse tra loro da un cavo a fibre
ottiche dalla lunghezza di 20 m.
Il DigiOptical Image Processor ha ideale collocazione sul ripia-
no di una mobile o su un rack (ha dimensioni compatibili con i
rack da 19"). Fate attenzione che la superficie di appoggio sia
stabile e che l'unità abbia attorno ad essa spazio sufficiente per
una adeguata ventilazione (almeno 3 cm).
L'unità è alimentata da un alimentatore esterno che le fornisce
una tensione di +7 Vdc; l'interruttore di rete dell'unità si trova
sull'alimentatore.
Display
Alimentatore
DigiOptical
Image Processor
Telecomando
Pile da 1,5 V
tipo AAA
Cavi alimentazione
Europa, UK, US (x2)
DigiOptical
Image Processor Cavo a tre
fibre ottiche
Manuale
istruzioni
D I G I O P T I C A L I M A G E P R O C E S S O R
O I
1 INSTALLAZIONE

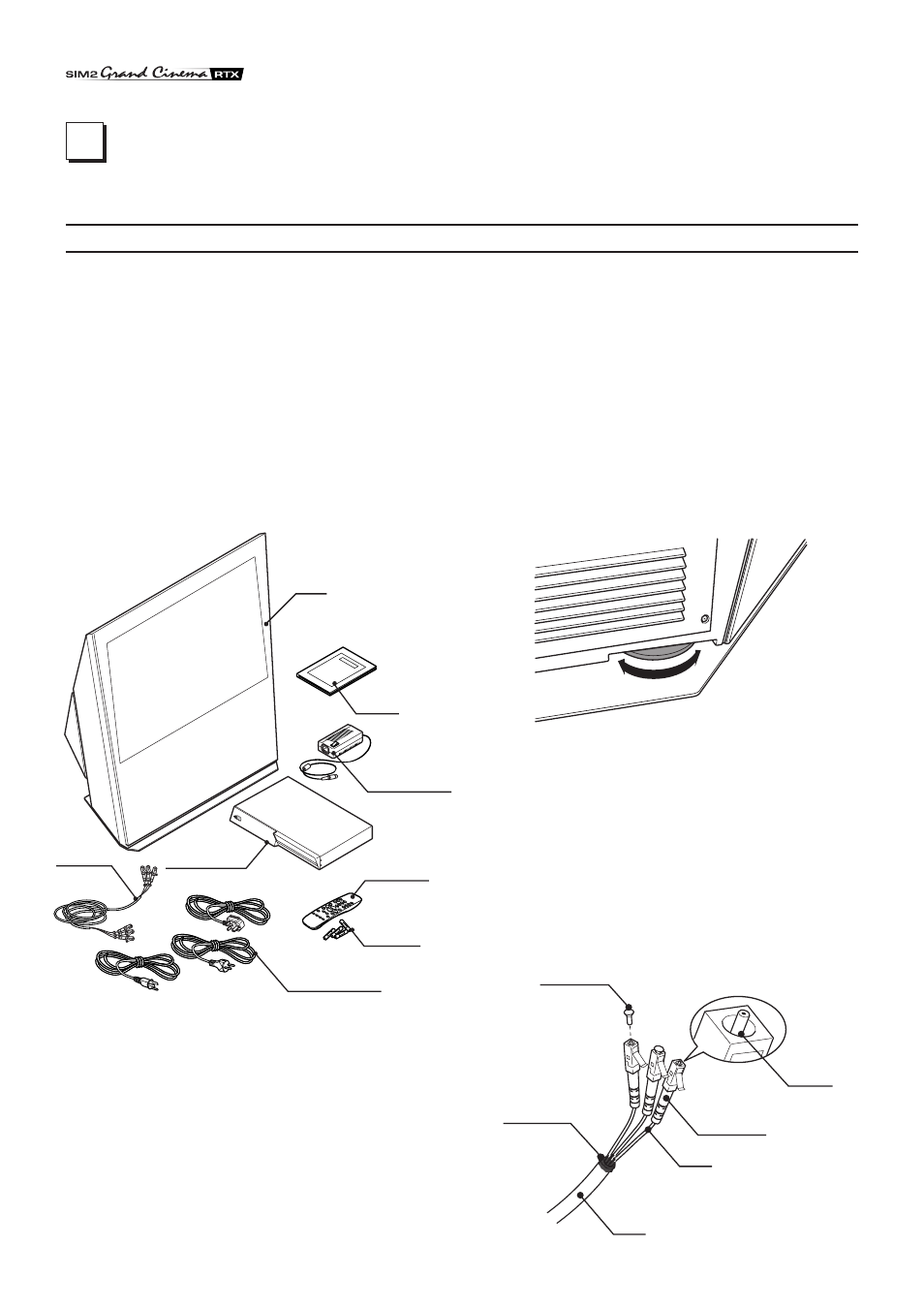

Il sistema RTX di SIM2 è composto dagli elementi qui elencati
(Fig.1):
•
il Display
• il DigiOptical Image Processor
• il telecomando
• l'alimentatore del DigiOptical Image Processor
• tre cavi di alimentazione per il Display
• tre cavi di alimentazione per il DigiOptical Image Processor
• il cavo con tre fibre ottiche per il collegamento tra il
DigiOptical Image Processor ed il Display
• 4 pile da 1.5 V tipo AAA per il telecomando
• il manuale d'uso ed installazione
Qualora qualcuno degli accessori mancasse rivolgetevi al più
presto al vostro rivenditore.
Collegate il cavo di cui è dotato l’alimentatore all’ingresso POWER
presente sul pannello posteriore (Fig. 4).
Usate soltanto l’alimentatore fornito con il sistema o comunque
un alimentatore approvato da SIM2.
Il Display è stato studiato perché venga posizionato a pavimen-
to. Collocatelo su una superficie piana e piatta, fate in modo
che abbia spazio sufficiente per la ventilazione e, per evitare
riflessioni, evitate l'esposizione alla luce diretta del sole o ad
intense sorgenti luminose.
La connessione con la rete elettrica si trova sul pannello poste-
riore così come l’interruttore di rete.
Regolate i piedini posteriori al fine di garantirvi l'angolo di visio-
ne ottimale, data la distanza e l'altezza alla quale vi sedete di
fronte al Display (Fig. 2).
Fig. 1
Il telecomando in dotazione (IR, funzionante a raggi infrarossi),
consente il completo controllo del sistema. Esso è unico per il
DigiOptical Image Processor ed il Display e può essere indiffe-
rentemente puntato su ciascuna delle due unità, essendo cia-
scuna dotata di un ricevitore IR nella parte frontale.
Il collegamento tra le due unità avviene mediante un cavo con-
tenente tre fibre ottiche, ciascuna terminante su un connettore
LC. La lunghezza standard del cavo (20m), consente le instal-
lazioni più impegnative.
Fig. 2
Cavo
Fibra
Ferrula
Connettore
Tappo di
protezione
Punto di
sfiocco
Fig.3
