4. PANNELLO FRONTALE

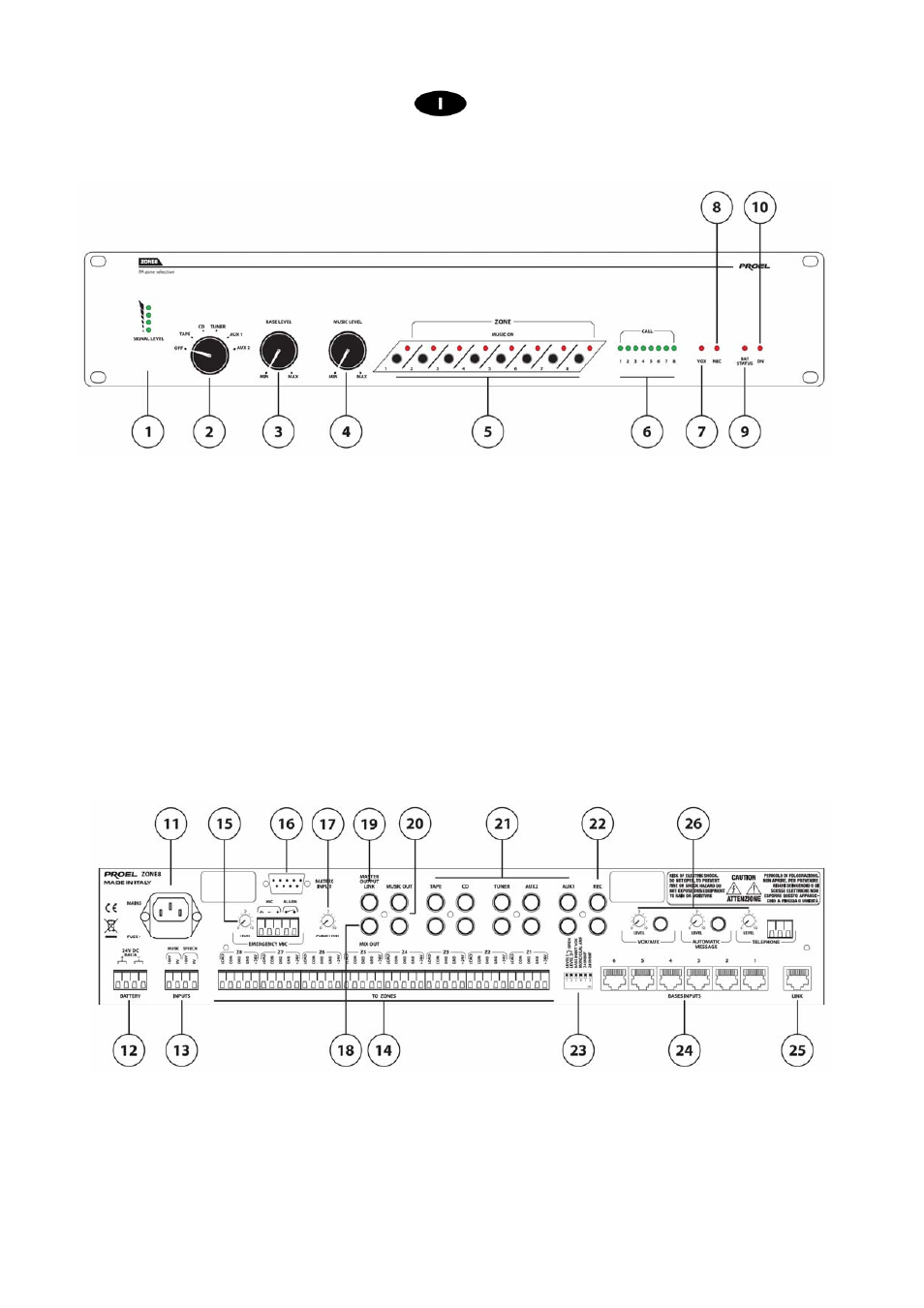

fig.1
1
VUmeter, visualizza il livello del segnale musicale in ingresso.
2 Selettore ingressi sorgenti musicali.
3 Controllo di livello della chiamata dalle postazioni microfoniche.
4 Controllo di livello del segnale musicale.
5 Selettori per abilitazione/disabilitazione della musica nelle 8 zone.
6 Led spia indicatori della chiamata in corso sulla zona
Il led si accende anche in caso di annuncio da microfono di emergenza o sirena attivata.
7 Visualizza lo stato di vox attivato.
8 Visualizza lo stato di microfono allarme attivato.
9 Visualizza lo stato di bassa alimentazione a 24VDC.
Il led si accende quando il livello di tensione scende sotto la soglia di 19VDC (batteria scarica).
10 Spia di accensione.
5. PANNELLO POSTERIORE
Fig.2
11 Spina di rete con portafusibile incorporato.
12 Morsettiera per alimentazione 24VDC in emergenza.
N.B. Utilizzare un’alimentazione provvista di protezione.
13 Morsettiera ingresso segnali Voce/Musica.
