9. CONNESSIONI
9.1 Ingressi
9.1.1 AUX1-AUX2-TUNER-CD-TAPE - Ingressi ausiliari musica
Le connessioni delle sorgenti musicali a disposizione vanno collegate ai rispettivi ingressi RCA, l’ulteriore
presa RCA denominata “REC” è disponibile per l’eventuale registrazione esterna di tutti gli eventi diffusi
dall’impianto. Questi ingressi di segnale sono rispettivamente selezionati dal commutatore di ingresso rif.2-
fig1, regolati in livello dal controllo di volume rif.3-fig1 ed inviati alle otto zone agendo sui rispettivi tasti
rif.5-fig1.
9.1.2 VOX/AUX-MESSAGE-TELEPHONE - Ingressi prioritari con VOX
Sono disponibili n° 3 ingressi audio ad alto livello (rif.26-
fig.2) dotati di funzione “VOX prioritario”, questi tre ingressi
dedicati ad usi diversi, risultano di pari sensibilità ed il
rispettivo controllo di guadagno permette la taratura corretta
del segnale qui applicato.

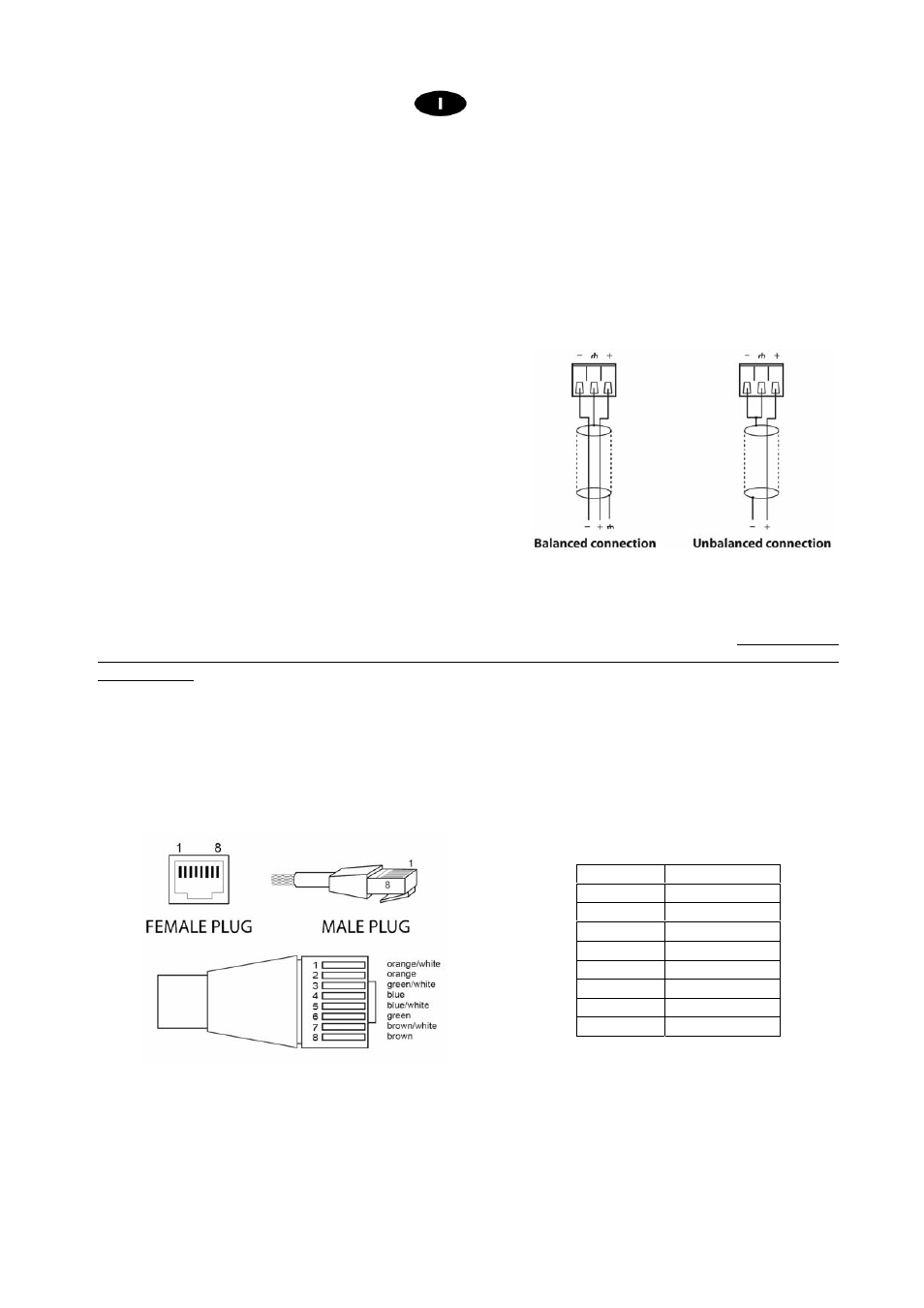

A lato la piedinatura del solo ingresso VOX/Telephone
9.1.3 BASES INPUTS - Ingressi postazioni microfoniche
Sul retro dell’apparecchiatura sono presenti n° 6 ingressi RJ45 (rif.24-fig.2) da utilizzarsi per la
connessione delle postazioni microfoniche BM08/04/01 tramite cavo standard categoria 5, su ciascuno di
questi ingressi è possibile connettere un massimo di n° 3 postazioni microfoniche in cascata per un totale di
18 postazioni.
NB – Lo ZONE8 alimenta direttamente le postazioni microfoniche ad esso collegate. Per linee con tratta
oltre 200/250mt può esservi una eccessiva caduta di tensione visualizzata dall’accensione del Led Low
Mains posto sul retro della base BM01-BM04-BM08; in tale caso è necessario alimentare localmente dette
postazioni tramite l’alimentatore opzionale BMPWS (230VAC/12V~ – 500mA).
Dettaglio connessione cavo UTP CAT5 su connettore RJ45 per connessione postazione microfonica
secondo lo standard EIA/TIA – 568B
9.1.4 EMERGENCY MIC - Ingresso microfono e comando sirena di emergenza (rif.15-fig.2)
Utilizzando il microfono accessorio ZONEFIRE connesso come da schema, è possibile inviare messaggi di
emergenza a viva voce in modo generale e prioritario su tutto l’impianto. Questa funzione viene attivata
automaticamente premendo sul tasto laterale del corpo microfono.
Piedino N° Assegnazione
1 Dato “+”
2 Dato “-“
3 +15V
4 +15V
5 +15V
6 GND
7 GND
8 GND
