12

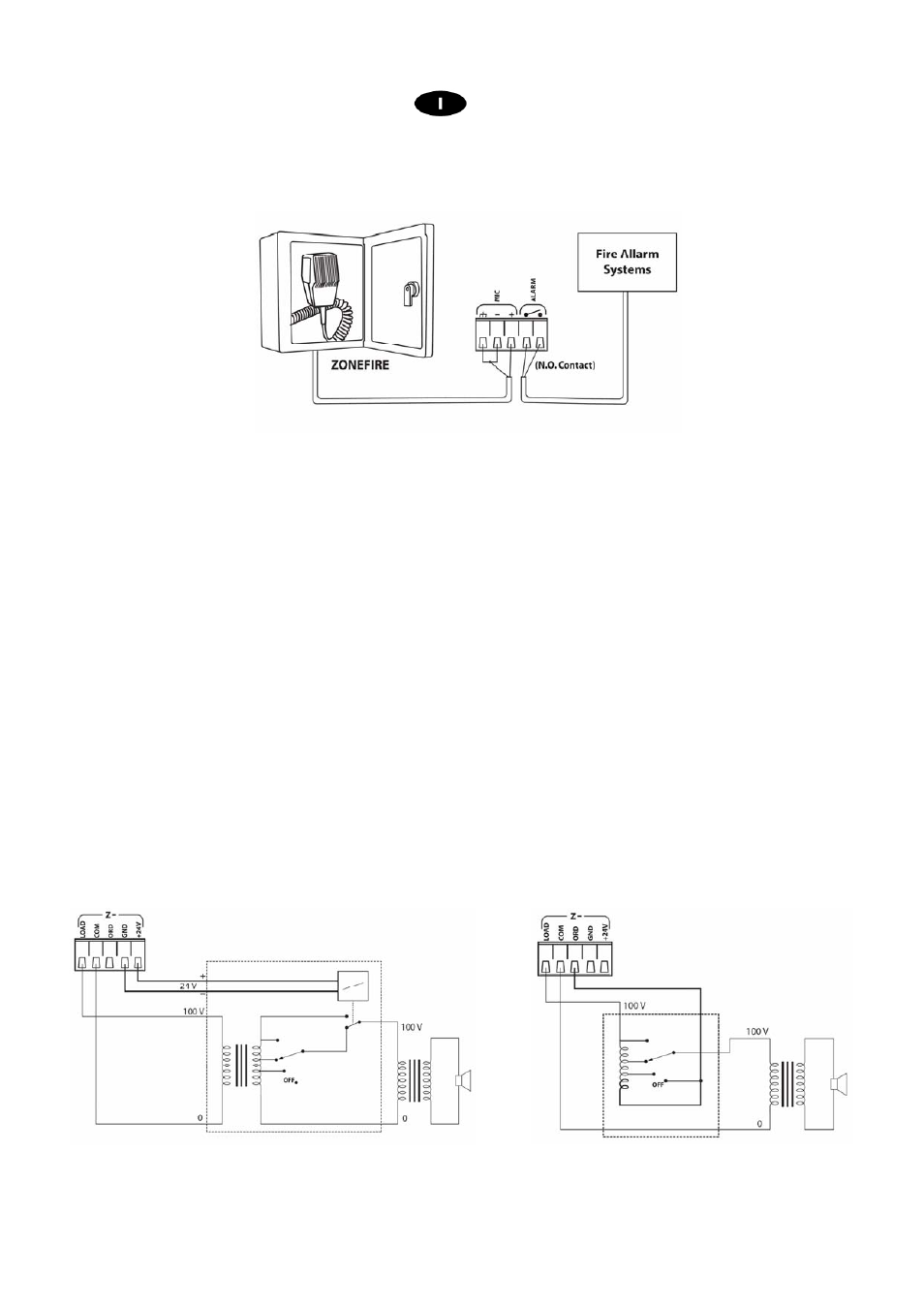

Il tono di allarme a sirena può inoltre essere attivato remotamente da un sistema antincendio (o da un
pulsante Antincendio) tramite contatto in chiusura sul comando “ALARM” (Comando N.O.).
9.1.5 INPUTS - Da collegare come più avanti descritto.
9.1.6 BATTERY
– Ingresso alimentazione 24VDC in emergenza (rif.12-fig.2).
9.2 Uscite
9.2.1 MUSIC OUT – (rif.20-fig.2) Da collegare come più avanti descritto.
9.2.2 MIX OUT – (rif.18-fig.2) Da collegare come più avanti descritto.
9.2.3 LINK – (rif.25-fig.2) Interconnessione con estensione a 16 zone (ZONE16). Per l’implementazione
di questa funzione è necessario interconnettere le due unità tramite cavo standard categoria 5
tramite gli appositi connettori RJ45.
9.2.4 MASTER OUTPUT LINK - (rif.19-fig.2) Interconnessione con estensione a 16 zone (ZONE16).
9.2.5 REC –(rif.22-fig.2). Fornisce uscita audio ad alto livello di tutti i segnali miscelati e trattati dallo
ZONE8, utilizzabile per eventuale registrazione degli eventi.
9.2.6 TO ZONES da zona 1 a zona 8 (rif.14-fig.2). – Da collegare secondo le tre configurazioni di
servizio del pannello ZONE8.
9.2.7 MATRIX INPUT – (rif.16-fig.2) Interconnessione con matrice audio esterna (MATRIX88).
9.3 Override o Bypass degli eventuali attenuatori di volume locali (rif.14-fig.2).
In alcune applicazioni vengono utilizzati degli attenuatori di volume locali (serie TRVxxx) posti a monte
degli altoparlanti, allo scopo di consentire una regolazione di volume indipendente a piacere in alcune
singole zone;
in questo caso si rende necessario by-passare questi controlli di livello allo scopo di rendere chiaramente
udibile il messaggio di servizio o di allarme.
Lo ZONE8 offre le due tipiche configurazioni per questo tipo di servizio: override tramite comando a 24V -
override tramite sistema con “3° filo”.
Sistema con Rele’ di bypass 24V DC Sistema con “3° filo”
