8
5. SELETTORE
Consente di selezionare la sensibilità tra AUX e PHONO

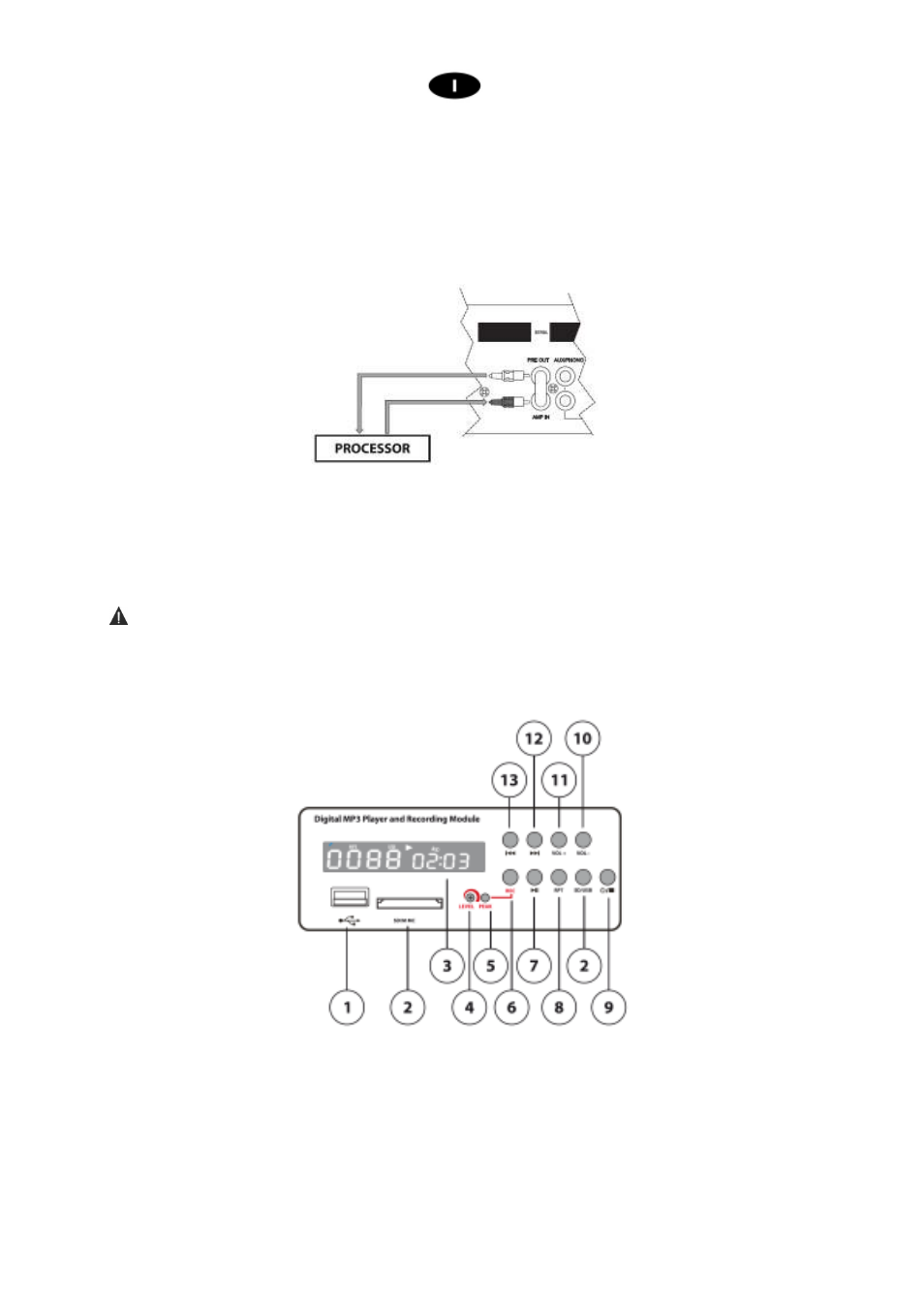

6. INSERT
Di serie l’ingresso AMP IN è collegato con l’uscita PRE OUT con un ponticello. E’ possibile ottenere
un’ottimizzazione del segnale da amplificare interponendo tra i due terminali un’unità esterna (es.
equalizzatore, processore ecc.). Per il collegamento riferirsi alla figura.
7. MORSETTI DI USCITA
Collegare i diffusori tra COM e la tensione desiderata (100V/ 70V/100V). Vedi paragrafo 6.2
8. Vite GND
Permette la messa a terra delle parti meccaniche dell’unità qualora ì la presa di corrente non sia provvista del
“polo di terra”
(fig.2 rif. 8).
Attenzione
La connessione deve essere effettuata da personale qualificato.
5. MODULO LETTORE REGISTRATORE
fig.3
1. Interfaccia USB
2. Interfaccia SD/MMC
3. DISPLAY
4. LEVEL
Regola il livello della registrazione
