10
6. INSTALLAZIONE
1. Connessioni d’ingresso

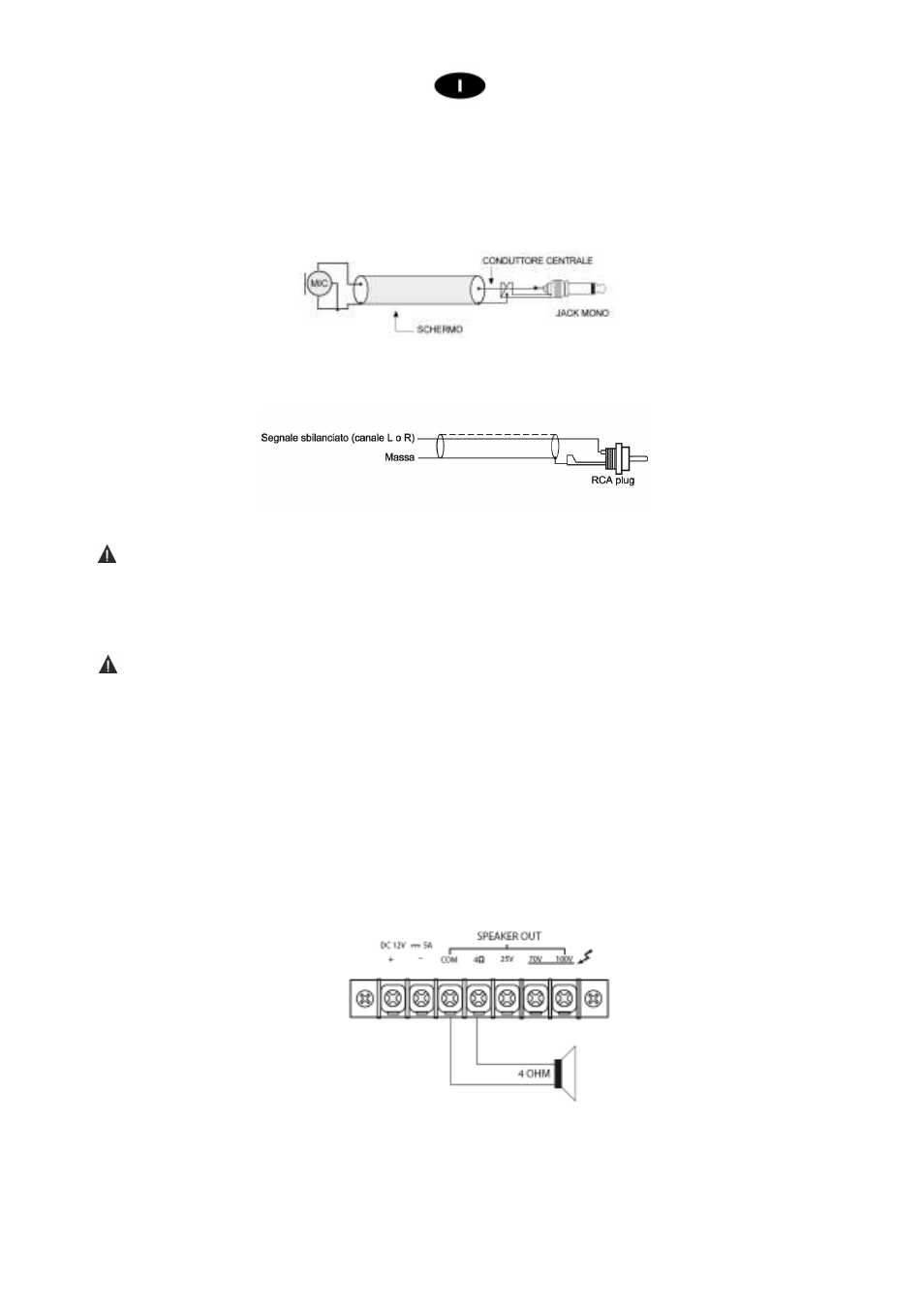

• Gli ingressi MIC1 e MIC2 (fig1, rif.7) sono di tipo Jack Mono 6.3 e sono utilizzabili per il collegamento di
microfoni dinamici a bassa impedenza (30-600Ω). L’ingresso MIC1 è provvisto della funzione VOX e, quando
viene pilotato con un segnale, provvede a renderlo prioritario escludendo tutti gli altri ingressi; in questo modo
viene diffuso unicamente il segnale audio dell’ingresso MIC1.
• L’ingresso AUX/PHONO (fig.2, rif.4) è utilizzato per il collegamento di sorgenti audio con uscita del segnale
livello “linea” (es. sintonizzatore AM/FM, lettore di cassette, lettore CD, ecc.). Le prese R e L consentono
l’ingresso del canale destro (R) e sinistro (L) attraverso connettori RCA
• Presa cavo d’alimentazione.
Consente l’alimentazione dell’unità (fig.2 rif.2) .
Attenzione
Prima di alimentare l’unità, controllare che il selettore della tensione di alimentazione (fig.2 rif.1) sia
posizionato sullo stesso valore della tensione di rete.
2. Connessioni d’uscita
Attenzione
Per prevenire il rischio di contatto con scariche elettriche non toccare mai le uscite dell’amplificatore quando
esso è in funzione.
• Connessione altoparlanti.
Per accedere ai morsetti di connessione altoparlanti (fig.2 rif. 7) rimuovere il coperchio di protezione
svitando le rispettive viti.
Il dispositivo può essere usato sia con altoparlanti a impedenza costante (4Ω) che a tensione costante
(25,70,100V). Effettuare le connessioni tenendo conto delle seguenti indicazioni.
Linea ad impedenza costante
Per ottenere una linea a impedenza costante (4Ω) collegare i due terminali rispettivamente al morsetto COM
e 4Ω.
− Al fine di garantire il massimo rendimento, l’impedenza totale degli altoparlanti collegati alla linea, deve
essere uguale all’impedenza dell’uscita dell’amplificatore.
− La somma della potenza dei diffusori non deve essere inferiore alla potenza di uscita dell’amplificatore.
− Si consiglia di ridurre al minimo la lunghezza delle connessioni, in ogni caso, aumentare la sezione del
cavo in funzione della distanza coperta.
