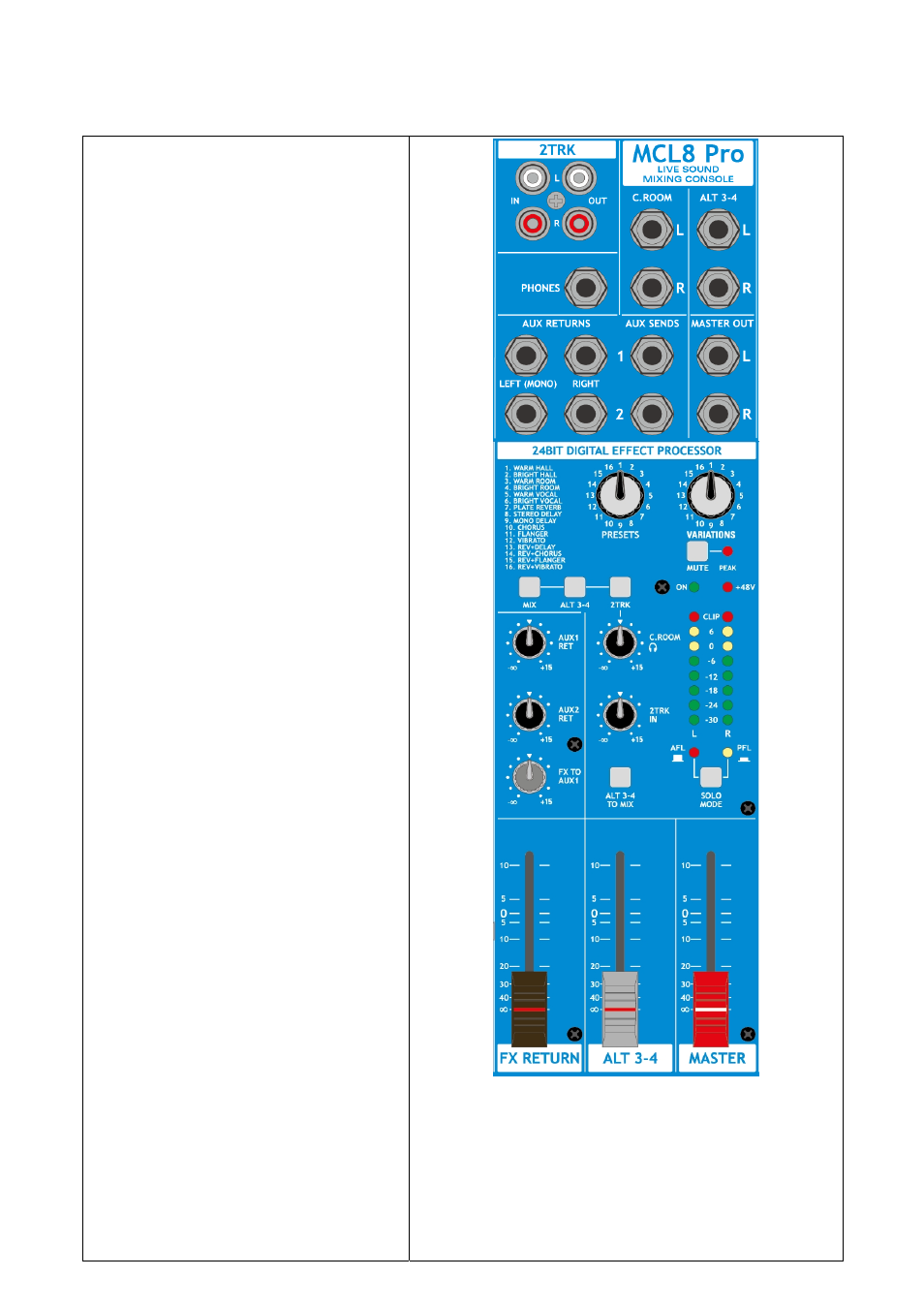

Master Section
INPUTS & OUTPUTS – INGRESSI E USCITE
2TRK IN (play) – RCA pair
2TRK IN (play) – coppia di RCA
2TRK OUT (rec) - RCA pair
2TRK OUT (rec) – coppia di RCA
FX MUTE FOOTSWITCH – ¼“ Jack
INTERRUTTORE FX MUTE– Jack 6,35mm
PHONES – ¼” Stereo Jack
USCITA CUFFIE – Jack stereo 6,35mm
CONTROL ROOM L-R - 2 x ¼” Jack
USCITE PER STUDIO MONITOR L-R, 2 x Jack 6,35mm
Alt 3-4 L-R - 2 x ¼” Jack
USCITE ALT 3-4 L-R, 2 x Jack 6,35mm
AUX RETURN 1 L-R - 2 x ¼” Jack
INGRESSI RITORNO EFFETTI 1: 2 x Jack 6,35mm
AUX RETURN 2 L-R - 2 x ¼” Jack
INGRESSI RITORNO EFFETTI 2: 2 x Jack 6,35mm
AUX 1 OUT (send) – ¼” Jack
MANDATA AUX 1 OUT – Jack 6,35mm
AUX 2 OUT (send) – ¼” Jack
MANDATA AUX 2 OUT – Jack 6,35mm
MASTER OUT L-R - 2 x ¼” Jack
USCITE MASTER OUT L-R – 2 x Jack 6,35mm
24BIT DIGITAL EFFECT PROCESSOR
16-PRESET ROTARY SELECTOR
SELETTORE ROTATIVO A 16 PRESETS
ROTARY SELECTOR FOR 16 PRESET VARIATIONS
SELETTORE ROTATIVO A 16 VARIAZIONI PER OGNI
PRESET.
EFX MUTE SWITCH
INTERRUTTORE DI MUTE PER L’EFFETTO
EFX MUTE LED
LED DI INDICAZIONE DI EFFETTTO IN MUTE
CONTROLS & FUNCTIONS
CONTROLLI E FUNZIONI
CONTROL ROOM / PHONES LEVEL KNOB
MANOPOLA VOLUME CONTROL ROOM E CUFFIE
MIX/ALT 3-4/2TRK SELECTOR SWITCHES
SELETTORI MIX/ALT 3-4/2TRK
POWER ON LED (GREEN)
Indicatore POWER ON LED (VERDE)
+48V PHANTOM POWER ON LED (RED)
Indicatore PHANTOM POWER +48V ON LED (ROSSO)
