4
MANUTENZIONE
3-40
powermax1250
Manuale di manutenzione
Rimozione e sostituzione della scheda di potenza
Potrebbe essere necessario rimuovere la scheda di potenza dal generatore per sostituirla o per sostituire dei
componenti, per esempio gli IGBT posizionati dietro quest’ultima.
ATTENZIONE
L’ELETTRICITÀ STATICA PUÒ DANNEGGIARE LE SCHEDE
ELETTRONICHE
Usare le precauzioni necessarie quando si maneggiano le schede a circuito stampato.
• Conservare le schede a circuito stampato in contenitori antistatici
• Indossare una polsiera antistatica prima di maneggiare le schede a circuito stampato.
Rimozione
1. Scollegare l’alimentazione elettrica e quella del gas.
2. Rimuovere il coperchio dal generatore togliendo le 12 viti e sollevandolo verso l’alto.
3. Rimuovere il pannello isolante togliendo le viti sul lato destro ed inferiore.
4. Scollegare il cavo torcia e quindi rimuovere il carter di protezione del dispositivo a sgancio rapido (ETR).

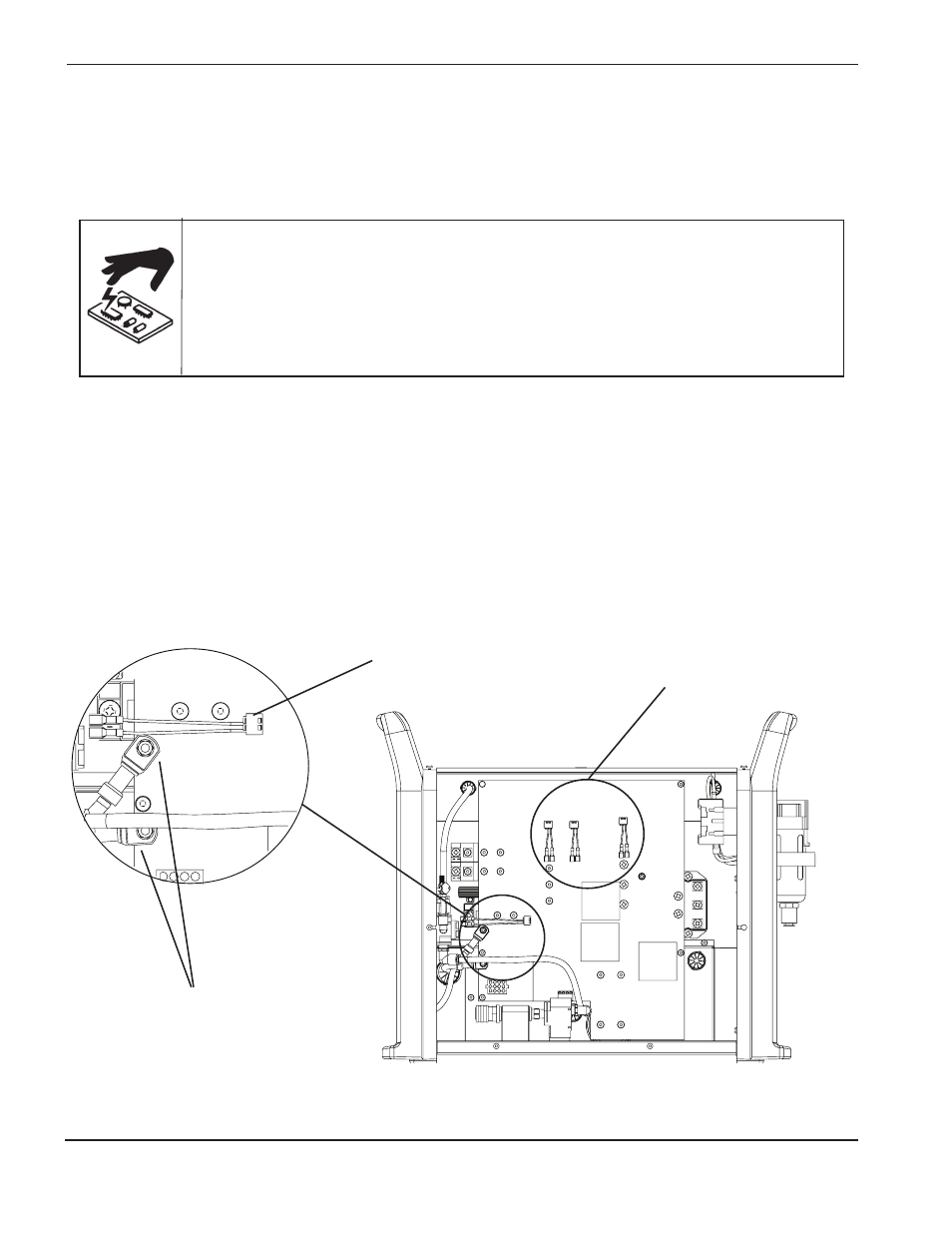

5. Scollegare il comando gate dell’arco pilota e i comandi gate dell’IGBT dalla scheda di potenza. Quindi
rimuovere i dadi che collegano il cavo di massa e la terra del cavo di alimentazione alla scheda di potenza.
Comando gate
arco pilota (J12)
Collegamenti cavo di
massa e terra del cavo
di alimentazione
Comandi gate IGBT
(J6, J7 e J8)
