4
MANUTENZIONE
powermax1250
Manuale di manutenzione
3-27

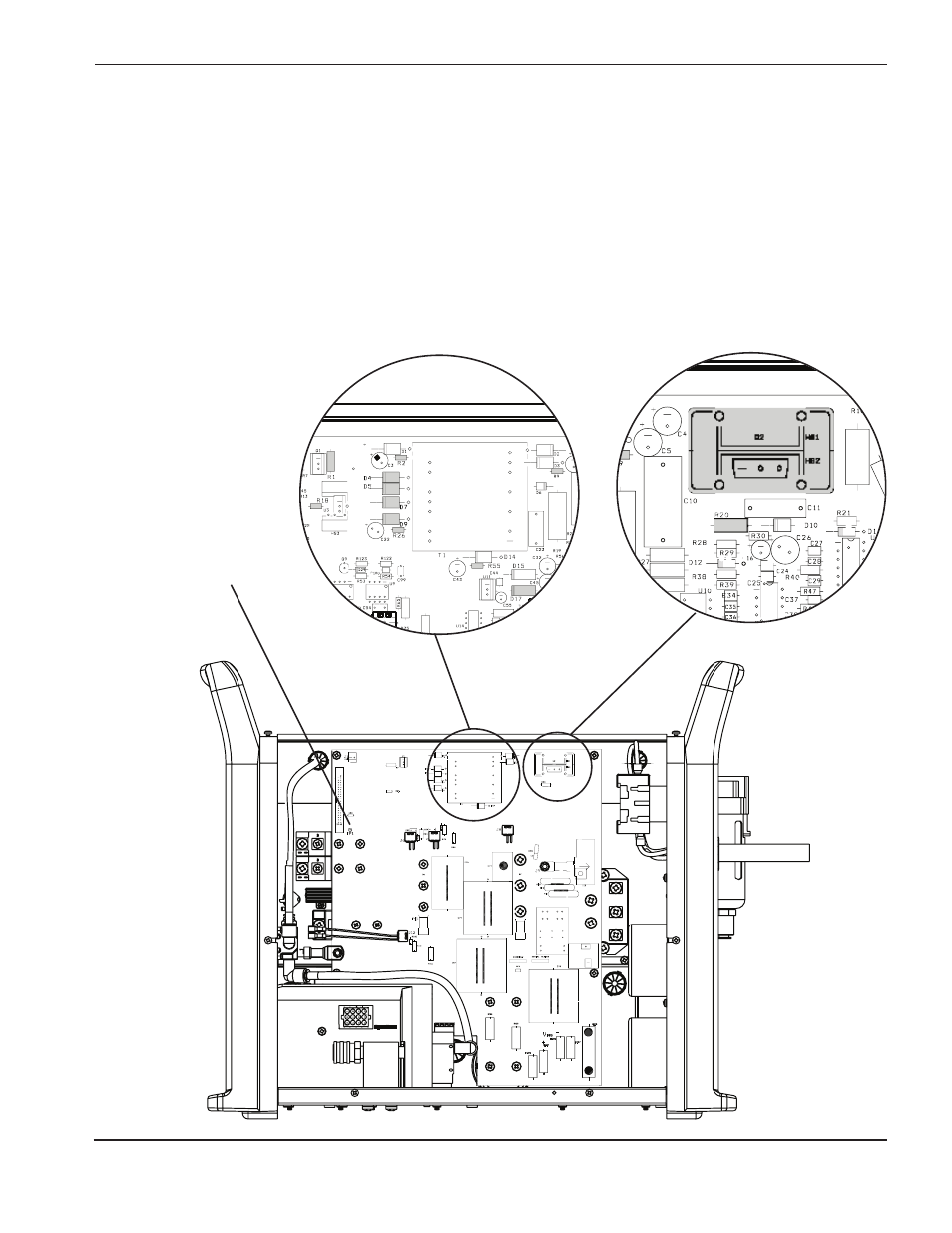

Test 6 – circuito di ritorno
Test del circuito di alimentazione in corrente continua (+5 VCC, +10 VCC, +18 VCC, and +24 VCC)
• Verificare che i diodi elencati sotto non siano cortocircuitati misurando la loro resistenza (circa 2 kΩ).
Nota : Misurare la tensione in TP1.
• Controllare che il circuito non sia danneggiato.
D4 = 24 VDC
R1 = 24 VDC
D5 = 24 VDC
R2 = 18 VDC
D7 = 10 VDC
R9 = -6 VDC
D9 = 18 VDC
R18 = 5 VDC
D17 = 5 VDC
R20 = 0,75Ω
R26 = 18 VDC
R55 = 18 VDC
TP1
