MANUTENZIONE
powermax1250
Manuale di manutenzione
3-13

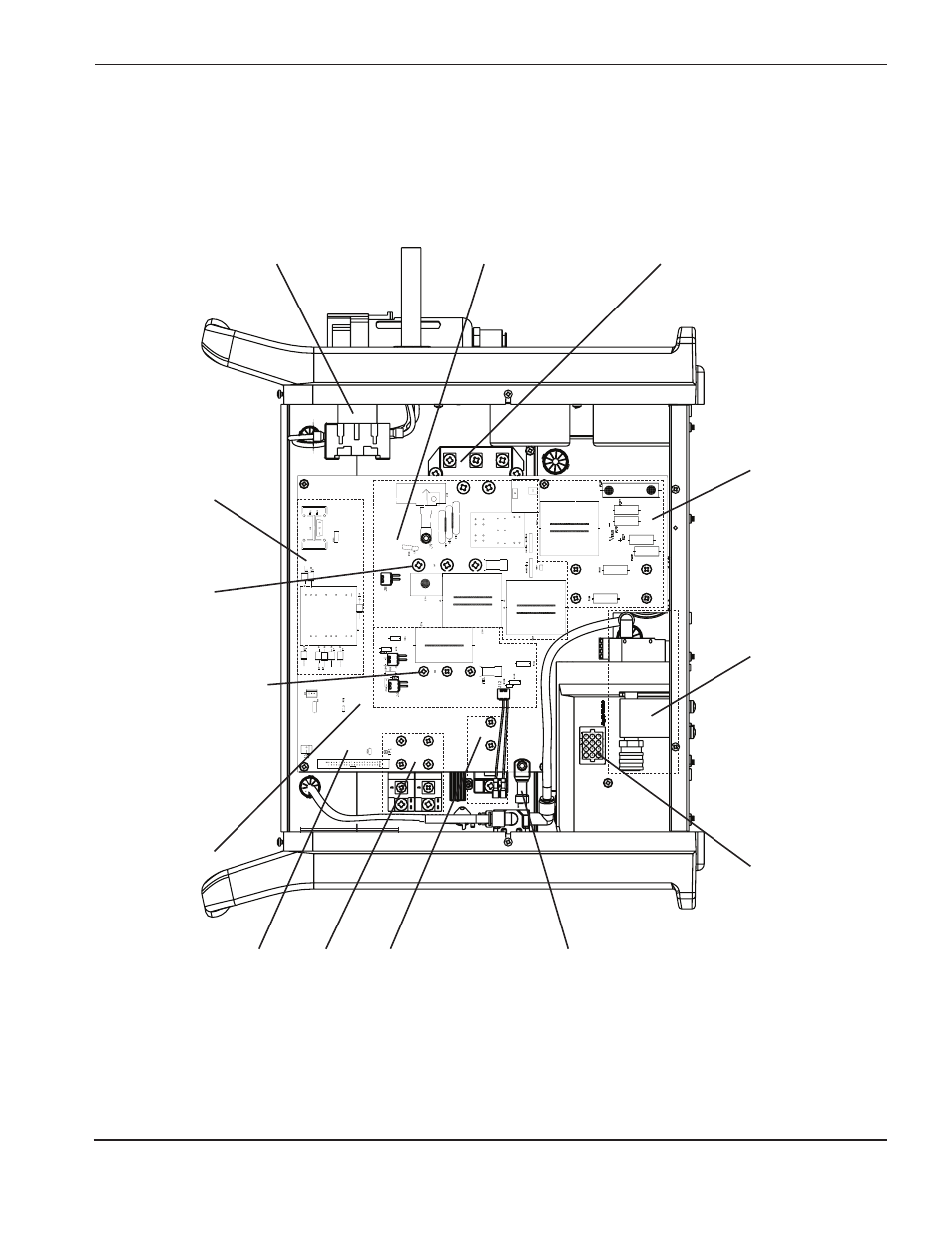

Scheda di comando (PCB3)
Comune scheda (TP1)
IGBT
PFC (Q7)
Circuito di ritorno
T
orcia (J18)
Collettore gas
Circuito inverter
Interruttore di
alimentazione (S1)
Diodo di input
Circuito del fattore
di potenza
IGBT
Inverter (Q6)
Diodi di uscita
IGBT
arco pilota (Q8)
Cavo di lavoro
