4
MANUTENZIONE
3-32
powermax1250
Manuale di manutenzione

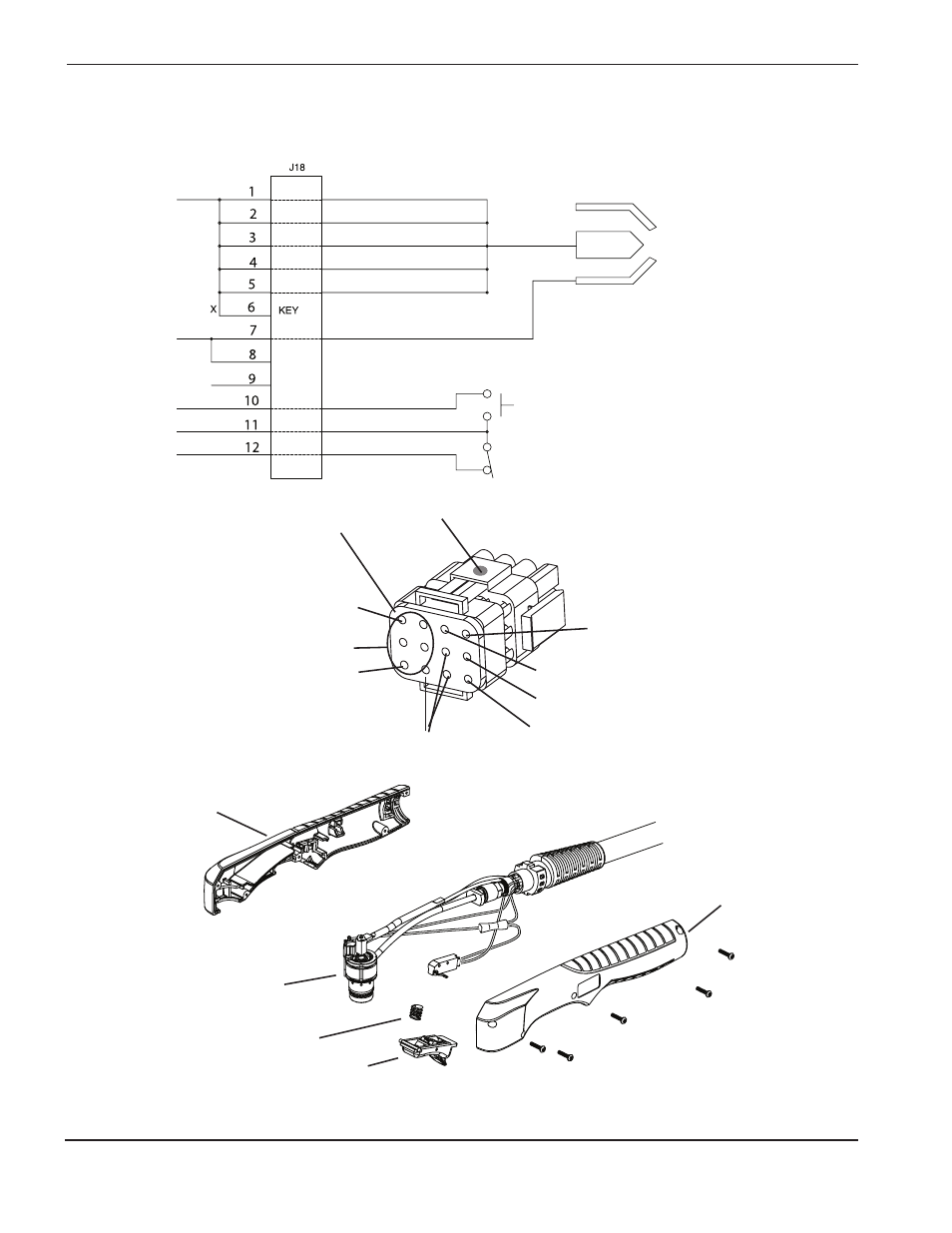

Torcia manuale T80: schemi funzionali dei pin del connettore e complessivo
Guarnizione di gomma blu
Fili bianchi (stantuffo)
Punto rosso
Pin 1
Pin 10: filo viola (pulsante)
Filo arancione (sensore di cappuccio/pulsante)
Pin 12: filo blu (sensore di cappuccio)
Pin 3
Libero
Filo rosso (ugello)
Maniglia
destra
Maniglia
sinistra
Corpo
torcia
Molla
Pulsante
Viti (5)
Nota : Il pin 6 è quello che fornisce la differenza tra le torce a 60 A
e quelle a 80 A
Bianco
Rosso
Ugello
Cappuccio di tenuta
Start
Elettrodo
Viola
Arancione
Blu
