MANUTENZIONE E RICAMBI
1
powermax30
Manuale dell’operatore 5-19
14. Avvitare il filo verde/giallo di terra al dissipatore di calore con una coppia di serraggio di
17,28 kg cm.
15. Posizionare i fili nella canalina lungo il bordo della mascherina e verso la scheda di potenza.
16. Allineare l’estremità della guaina di gomma del cavo di alimentazione con il bordo interno del
serracavo. Avvitare il dado di fissaggio del serracavo sul lato esterno della mascherina.
17. Rimontare la mascherina.
18. Ripristinare la protezione di Nomex e rimontare il coperchio sul generatore, facendolo
scorrere. Posizionare la maniglia sopra i fori nella parte superiore del coperchio, quindi
fissare il coperchio utilizzando le due viti.
19. Ricollegare l’alimentazione elettrica e quella del gas.
Sostituzione dell’elemento del filtro aria
1. Spegnere il generatore, scollegare il cavo di alimentazione e scollegare il tubo del gas.
2. Rimuovere il coperchio dal generatore.
3. Rimuovere il tubo di scarico dal foro sulla base del generatore.
4. Svitare il dado che fissa il filtro dell’aria alla staffa. Allontanare la parte inferiore del filtro
dell’aria dal generatore.
5. Svitare il bicchiere dal corpo filtro e rimuoverlo.

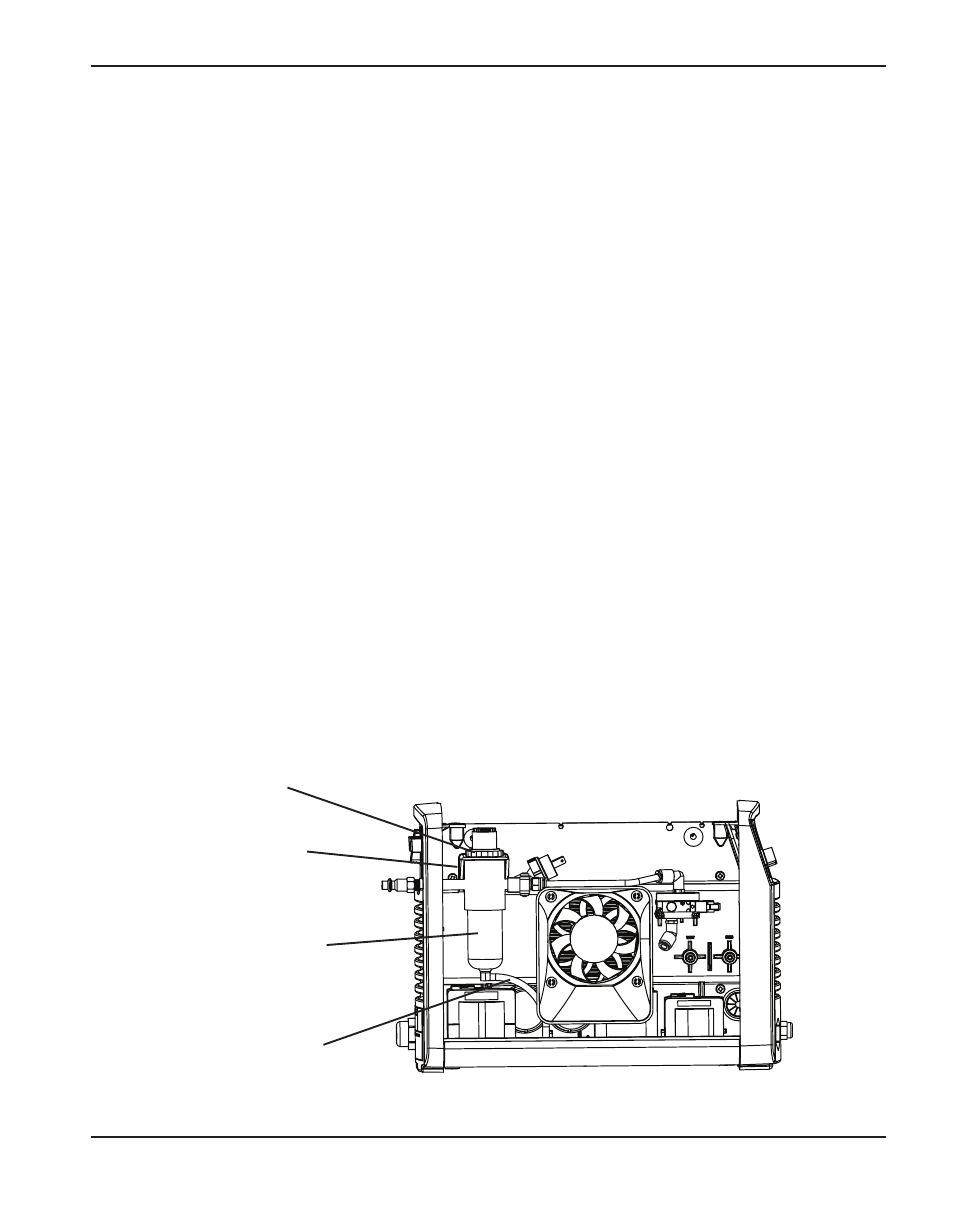

Dado
Staffa
Bicchiere del filtro
Tubo di scarico
