MANUTENZIONE E RICAMBI
1
5-18
powermax30
Manuale dell’operatore
5. Rimuovere, allo stesso modo, il filo marrone.

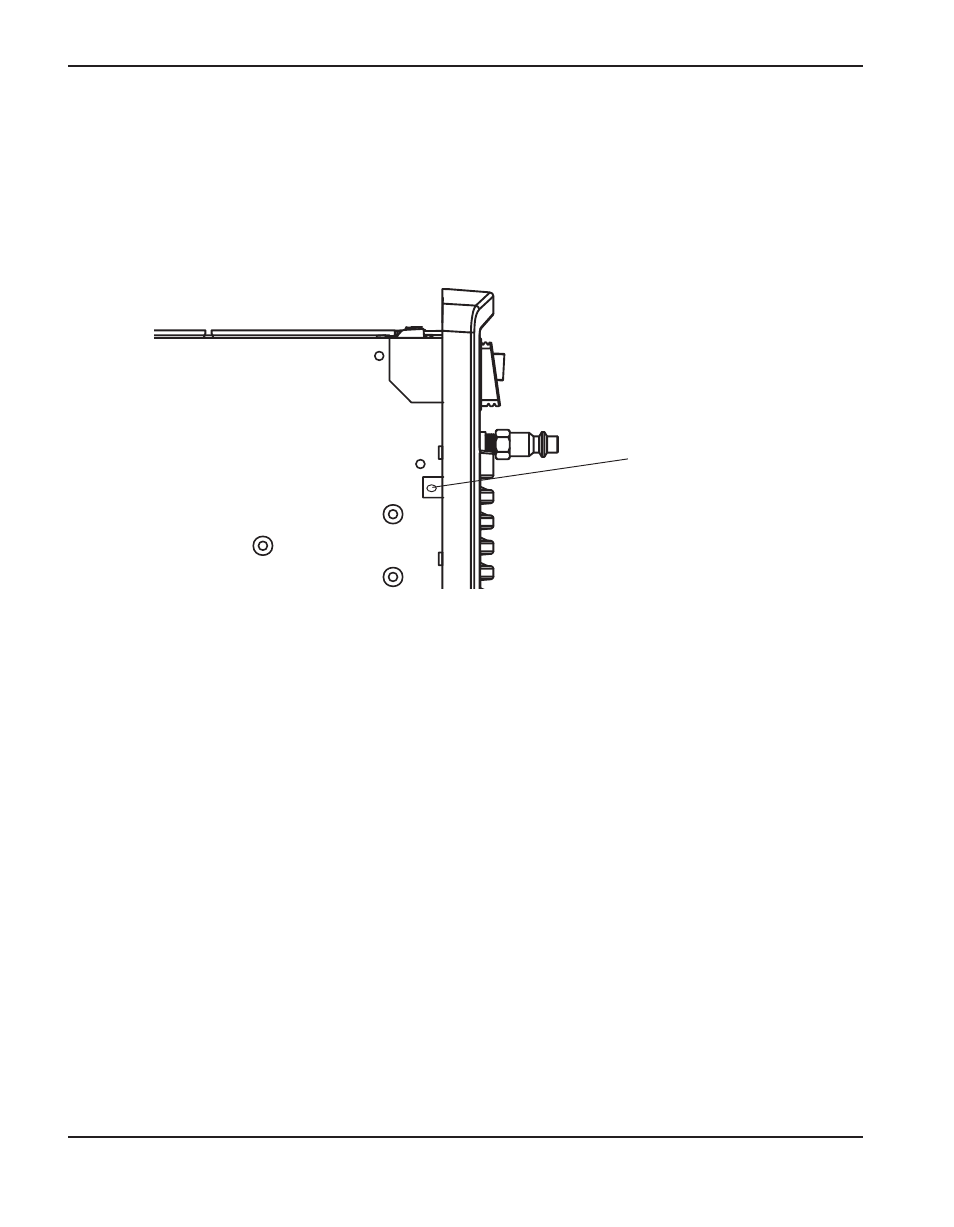

6. Togliere la vite che fissa il filo di terra verde/giallo al dissipatore di calore. Sulla scheda
di potenza c’è una fessura che consente di accedere facilmente alla vite.
Rimuovere la
mascherina
posteriore.
7. Sull’esterno del generatore, allentare il dado di tenuta del serracavo in modo che i fili possano
scorrere liberamente. Per sostituire il serracavo, svitare anche il dado posto sul lato interno
del generatore.
8. Rimuovere la spina dal vecchio cavo di alimentazione.
9. Dall’interno del generatore, tirare i fili attraverso il serracavo ed il foro sulla mascherina per
rimuovere il vecchio cavo di alimentazione.
10. Far passare i fili della spina del nuovo cavo di alimentazione attraverso il pressacavo e quindi
attraverso il foro sulla mascherina. Non rimuovere l’inserto tubolare di ferrite dai fili marrone e
blu sul lato dell’interruttore di alimentazione.
11. Per sostituire il serracavo, far scorrere il nuovo serracavo sul cavo di alimentazione. Sul lato
interno della mascherina, infilare il dado nel serracavo.
12. Spingere il connettore del filo marrone sul pin nella parte superiore sinistra dell’interruttore
di alimentazione.
13. Spingere il connettore del filo blu sul pin nella parte superiore destra dell’interruttore
di alimentazione.
