MANUTENZIONE E RICAMBI
1
powermax30
Manuale dell’operatore 5-11
9. Per rimontare la mascherina, premere quest’ultima sulla base per riagganciarla e quindi
riavvitare la vite di fissaggio.
10. Ripristinare la protezione di Nomex e rimontare il coperchio sul generatore,
facendolo scorrere.
11. Facendo attenzione a non pizzicare nessun filo, riposizionare la protezione di Nomex e
reinserire il coperchio sul generatore. Assicurarsi che i bordi inferiori siano all’interno delle
guide. Posizionare la maniglia sopra i fori nella parte superiore del coperchio, quindi fissare il
coperchio utilizzando le due viti.
12. Ricollegare l’alimentazione elettrica e quella del gas.
Scollegare i cavi torcia
1. Spegnere il generatore, scollegare il cavo di alimentazione ed il tubo di alimentazione del gas.
2. Rimuovere il coperchio e quindi la protezione di Nomex® da davanti alla scheda di potenza.
3. Comprimere il collare del raccordo del tubo flessibile e tirare via il tubo dal raccordo per
rimuovere il tubo del gas dall’elettrovalvola.

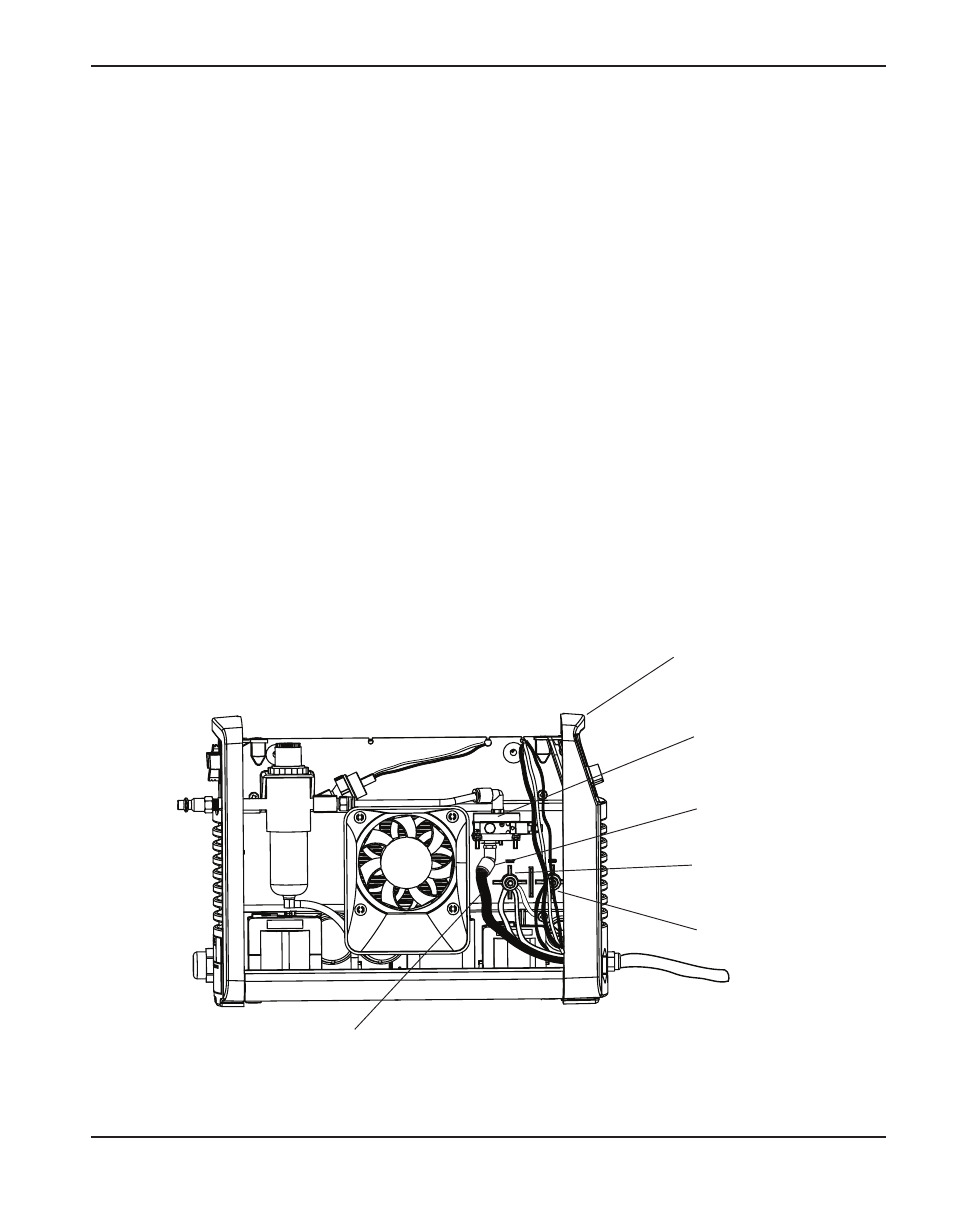

Mascherina anteriore
Elettrovalvola
Collare del raccordo
del tubo flessibile
Tubo flessibile
del gas
Gruppo fili bianchi
Gruppo fili rossi
