MANUTENZIONE E RICAMBI
1
powermax30
Manuale dell’operatore 5-17
15. Rimontare la mascherina.
16. Ripristinare la protezione di Nomex e rimontare il coperchio sul generatore, facendolo
scorrere. Posizionare la maniglia sopra i fori nella parte superiore del coperchio, quindi fissare
il coperchio utilizzando le due viti.
17. Ricollegare l’alimentazione elettrica e quella del gas.
Sostituzione del cavo di alimentazione (CE)
1. Spegnere il generatore, scollegare il cavo di alimentazione e scollegare il tubo del gas.
2. Rimuovere il coperchio dal generatore e quindi togliere la protezione isolante di Nomex
da davanti alla scheda di potenza.
3. Rimuovere la mascherina posteriore.

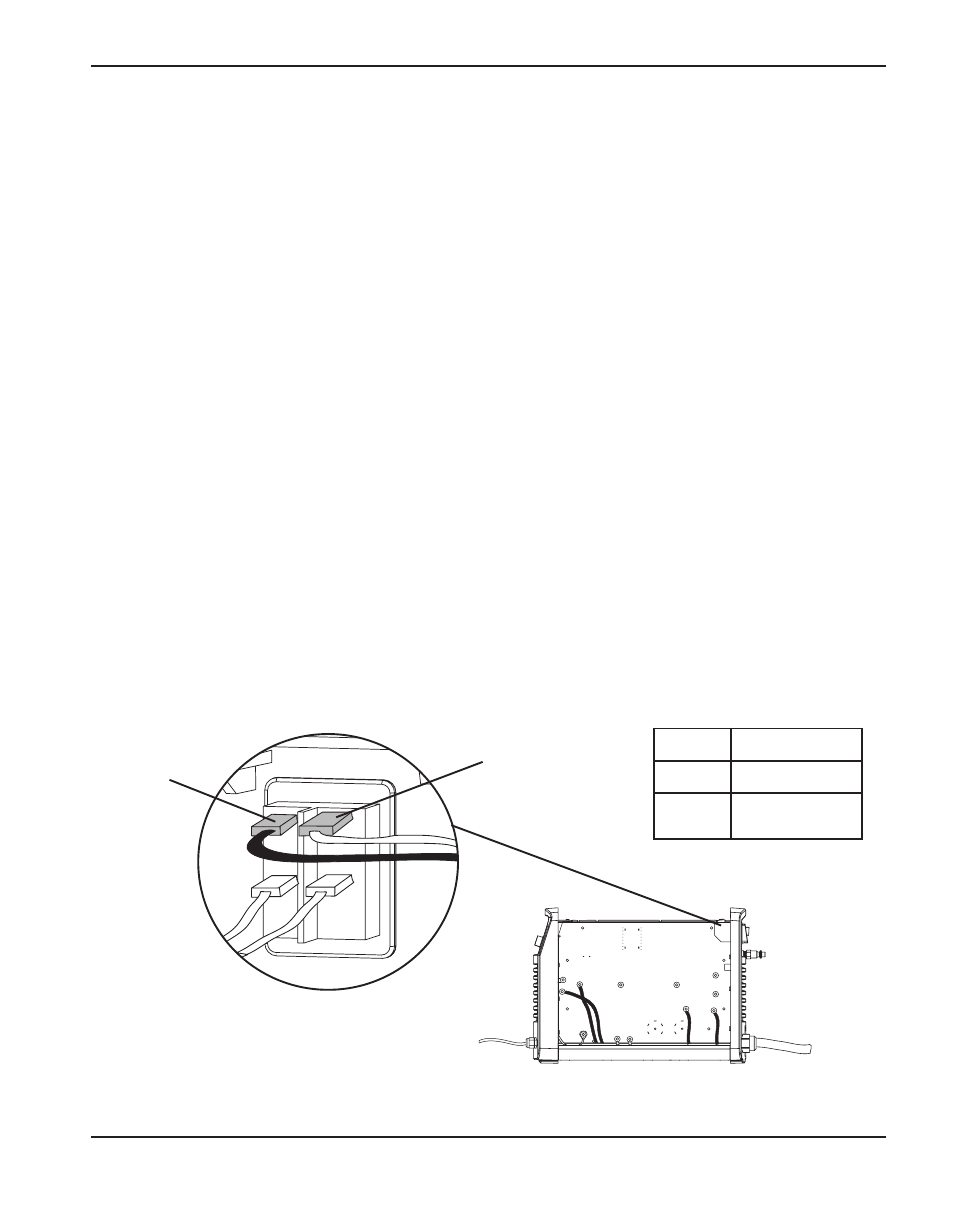

4. Il cavo di alimentazione ha un filo marrone ed un filo blu che si collegano all’interruttore
di alimentazione ed un filo verde/giallo che si collega al dissipatore di calore.
Il cavo di alimentazione ha un filo nero e un filo bianco che si collegano all’interruttore
di alimentazione ed un filo verde di terra che si collega al dissipatore di calore.
L
Filo nero
N
Filo bianco
Monofase
L Nero
N Bianco
Messa
a terra
Verde
