MANUTENZIONE E RICAMBI
1
5-16
powermax30
Manuale dell’operatore
6. Rimuovere la vite di fissaggio del filo verde al dissipatore di calore. Sulla scheda di potenza
c’è una fessura che consente di accedere facilmente alla vite.

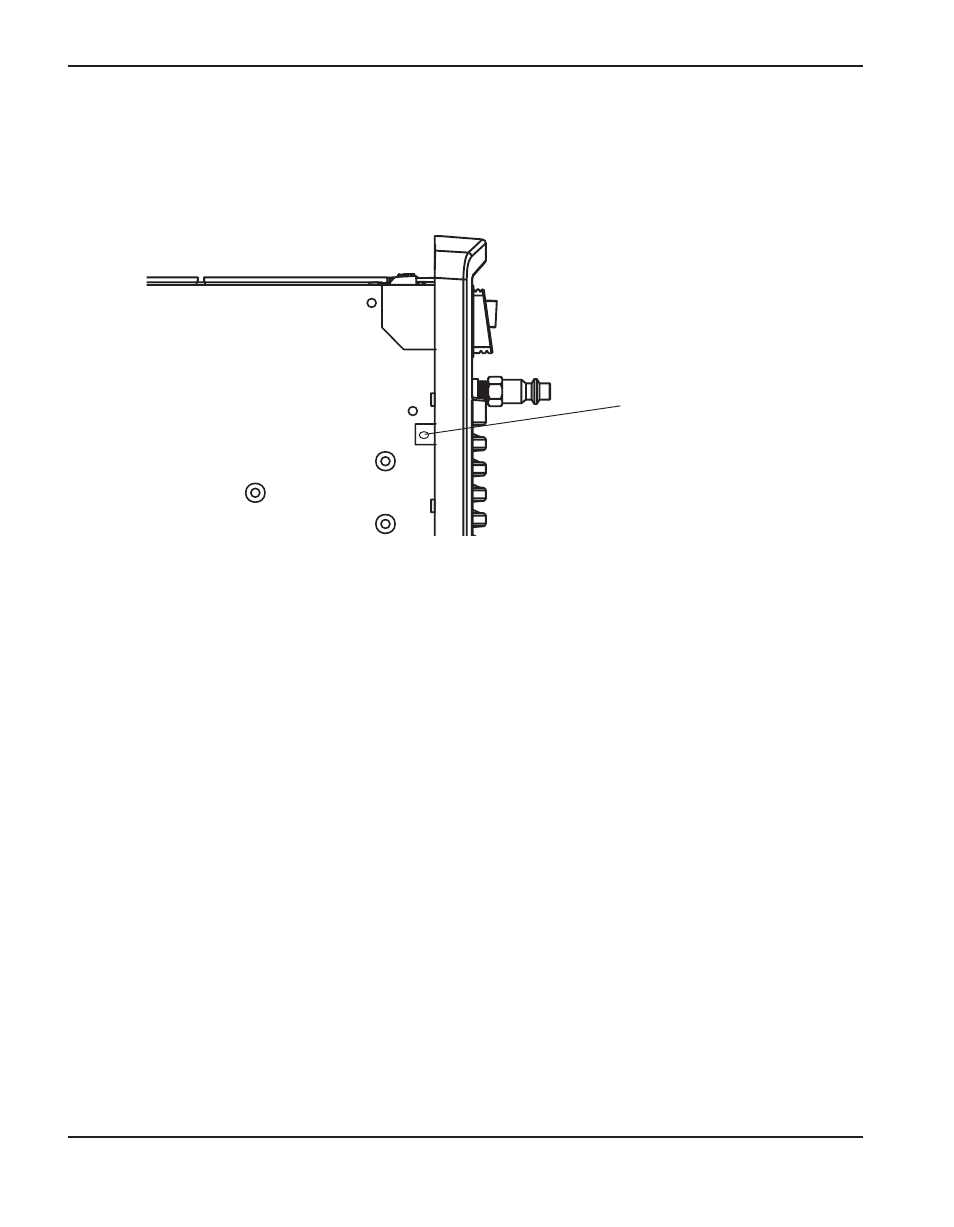

Vite del filo di massa
7. Sull’esterno del generatore, allentare il dado di tenuta del serracavo in modo che i fili possano
scorrere liberamente. Per sostituire il serracavo, svitare anche il dado posto sul lato interno
del generatore.
8. Tirare i fili attraverso il foro sulla mascherina per togliere il vecchio cavo di alimentazione.
9. Se si ha il nuovo serracavo da installare, farlo scorrere sul nuovo cavo di alimentazione ed
infilare i fili per il nuovo cavo di alimentazione nel foro sulla mascherina. Se il vecchio serracavo
è ancora in posizione, infilare i fili nel serracavo.
10. Far scorrere il dado del pressacavo sui fili ed avvitarlo al pressacavo dall’interno della
mascherina.
11. Premere il connettore del cavo nero sul pin nella parte superiore sinistra dell’interruttore
di alimentazione.
12. Premere il connettore del cavo bianco sul pin nella parte superiore destra dell’interruttore
di alimentazione.
13. Avvitare il filo verde di terra al dissipatore di calore con una coppia di serraggio di 17,28 kg cm.
14. Posizionare i fili nella canalina lungo il bordo della mascherina e verso la scheda di potenza.
Dopo che i fili sono in posizione, stringere il dado di fissaggio del pressacavo sulla parte
esterna della mascherina.
