3
INSTALLAZIONE
3-18
HPR260 Consolle del gas manuale
Manuale di istruzioni

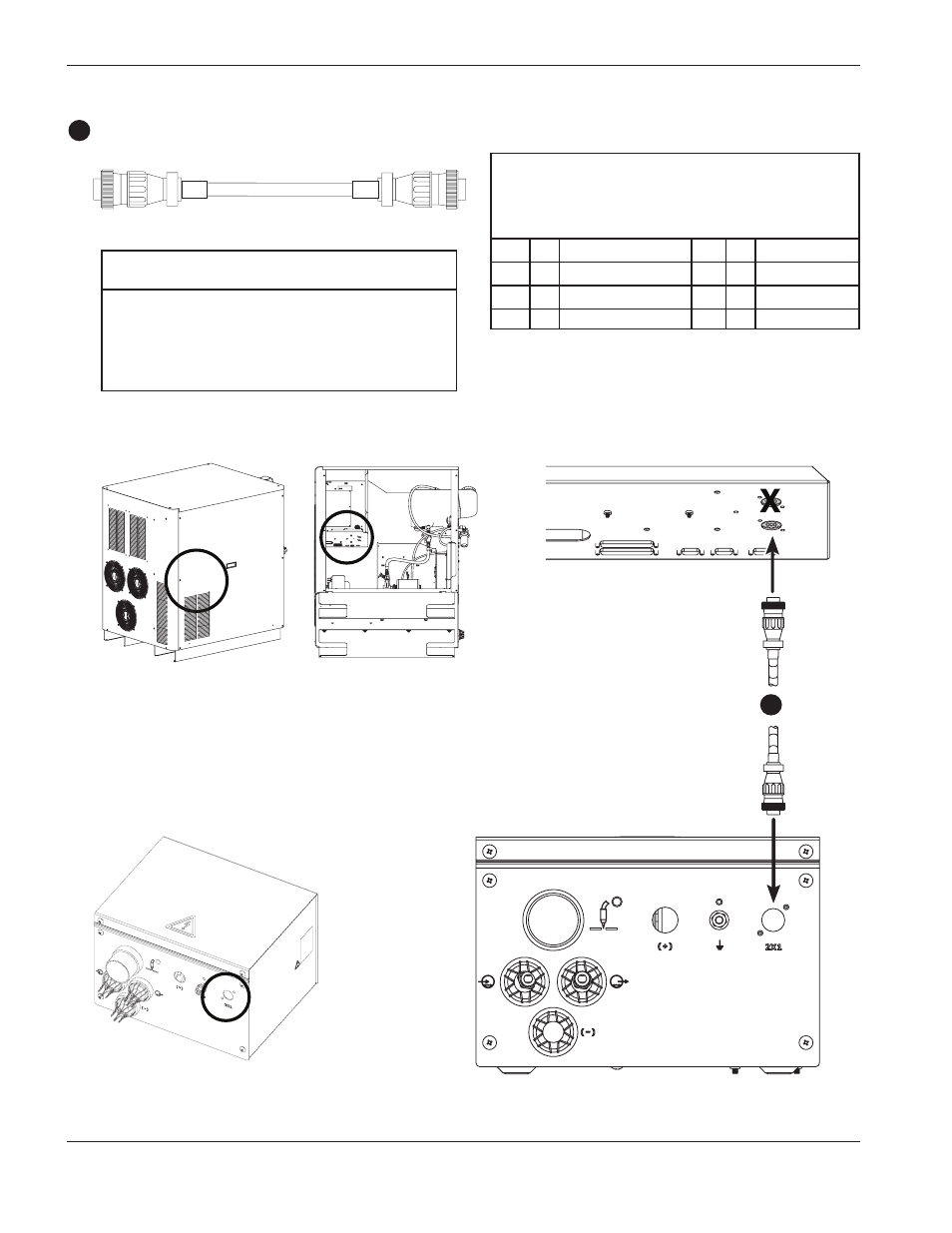

Cavo di alimentazione della consolle di accensione
3
Codice
Codice
articolo
Lunghezza
articolo
Lunghezza
123865*
2,1 m
123836
20 m
123419
3 m
123736
25 m
123834
4,5 m
123672
35 m
123670
7,5 m
123673
45 m
123835
10 m
123837
60 m
123671
15 m
123838
75 m
3
*
Il cavo numero 123865 serve per i sistemi con la consolle di accensione montata sul generatore
ELENCO DEI SEGNALI DEI CAVI –
da generatore a consolle di accensione
Lato generatore
Lato consolle di accensione
Pin # I/U
Descrizione
Pin # I/U
Funzione
1
120 VCA Caldo
1
2
120 VCA Ritorno
2
3
Terra
3
4
Libero
4
