MANUTENZIONE
HPR260 Consolle del gas manuale
Manuale di istruzioni
5-35
Verifica del flussostato
1. Accendere il generatore.
2. Misurare la tensione VCC tra TP210 e TP206. TP206 è il conduttore comune sulla scheda PCB3. TP210 fornisce
una tensione filtrata, ridimensionata al 67%, proveniente dal flussostato. Una tensione di 0,45 VCC (0,67 VCC al
flussostato) corrisponde a 2,3 l/min. Se il valore di tensione su TP210 è inferiore a 0,45 VCC e la portata è pari
o superiore a 3,0 l/min., sostituire il flussostato.

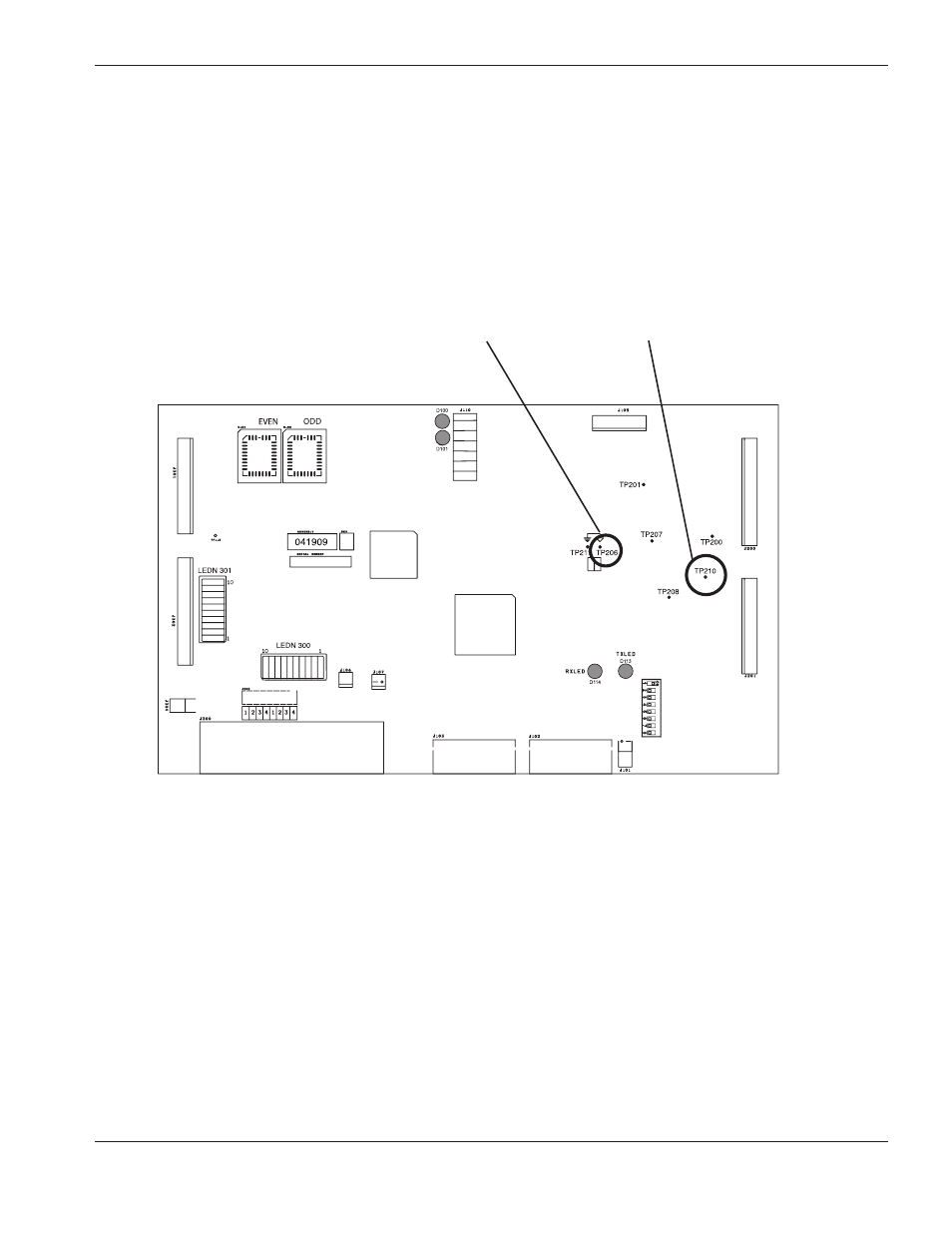

TP 206
TP 210
