INSTALLAZIONE
HPR260 Consolle del gas manuale
Manuale di istruzioni
3-9

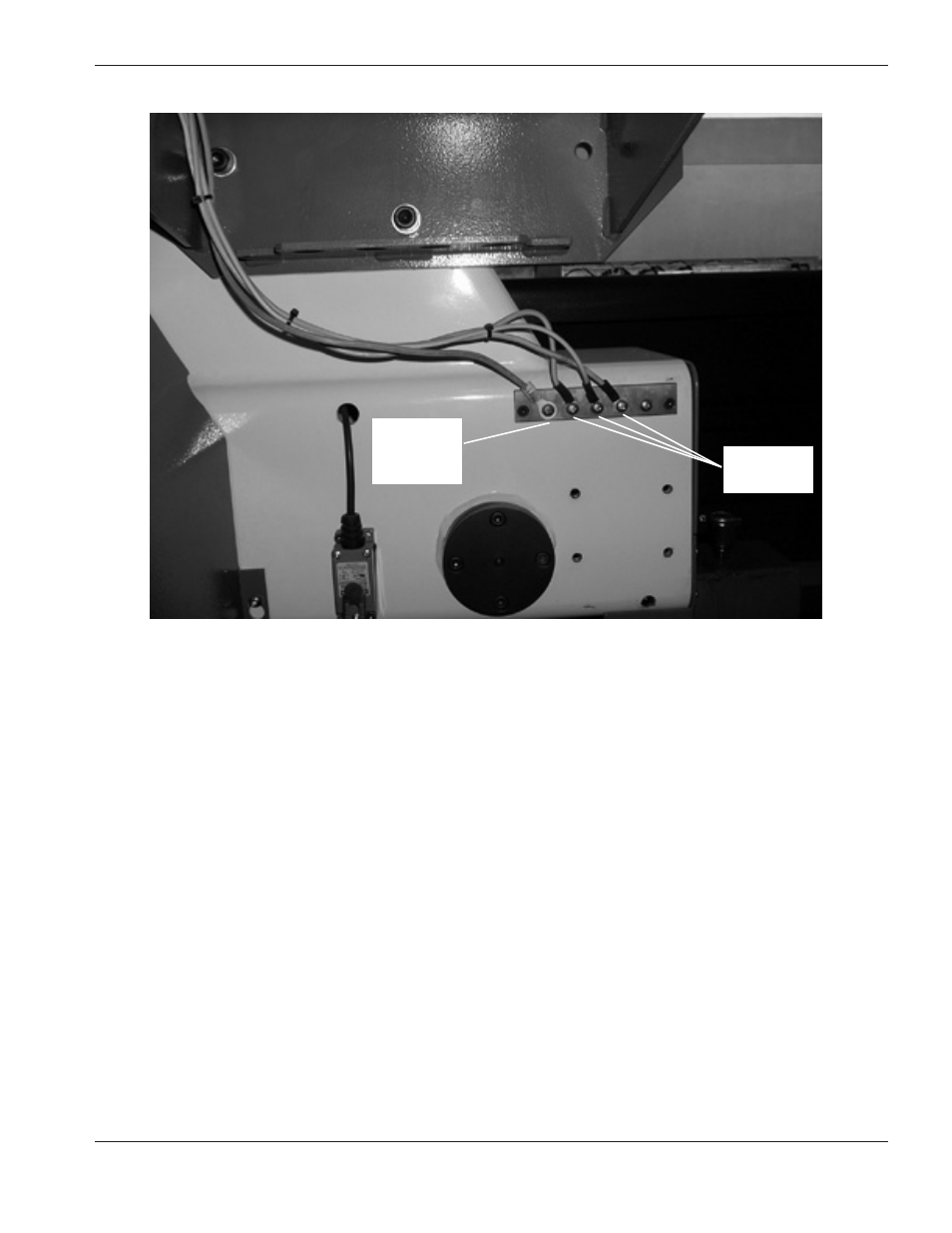

Esempio di un buona sbarra collettrice di terra sul portale. Essa è imbullonato al portale, vicino al
motore. Tutti i singoli cavi di messa a terra provenienti dai vari componenti montati sul portale arrivano
alla sbarra, tranne la consolle RHF * ed il portatorcia. Un singolo cavo porta poi la terra dalla sbarra
collettrice del portale alla sbarra collettrice imbullonata al banco di taglio.
* Si applica a sistemi che usano una consolle di alta frequenza remota (RHF)
Cavi di messa a
terra dei vari
componenti
Cavo verso la
sbarra collettrice
di terra sul
banco di taglio
