3
INSTALLAZIONE
3-14
HPR260 Consolle del gas manuale
Manuale di istruzioni

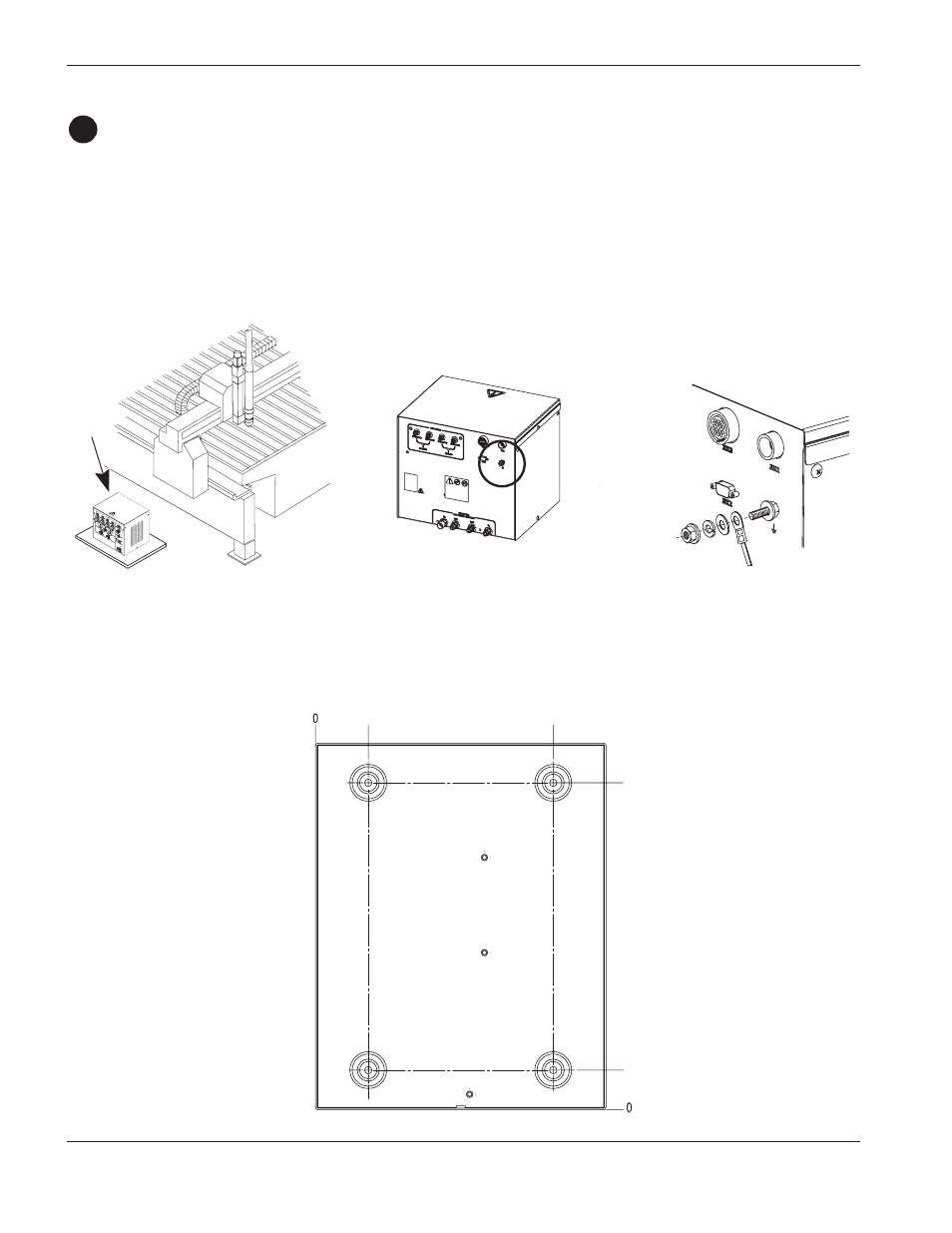

Posizionamento della consolle del gas
• Posizionare la consolle del gas vicino al bancale di taglio. Lasciare dello spazio per consentire la rimozione dei
coperchi superiore e laterale destro in modo da facilitare la manutenzione. L’orientazione consigliata è illustrata
nella figura sotto. La lunghezza massima dei cavi tra il generatore e la consolle del gas è di 75 m. La lunghezza
massima dei cavi e dei tubi flessibili tra la consolle del gas e il gruppo valvola di intercettazione è di 20 m.
C
Orientazione consigliata della
consolle del gas
38,1 mm
314,5 mm
228,6 mm
50,8 mm
Messa a terra della consolle del gas
