APPENDICE C – TAGLIO INCLINATO
HPR260 Consolle del gas manuale Manuale di istruzioni c-11
4

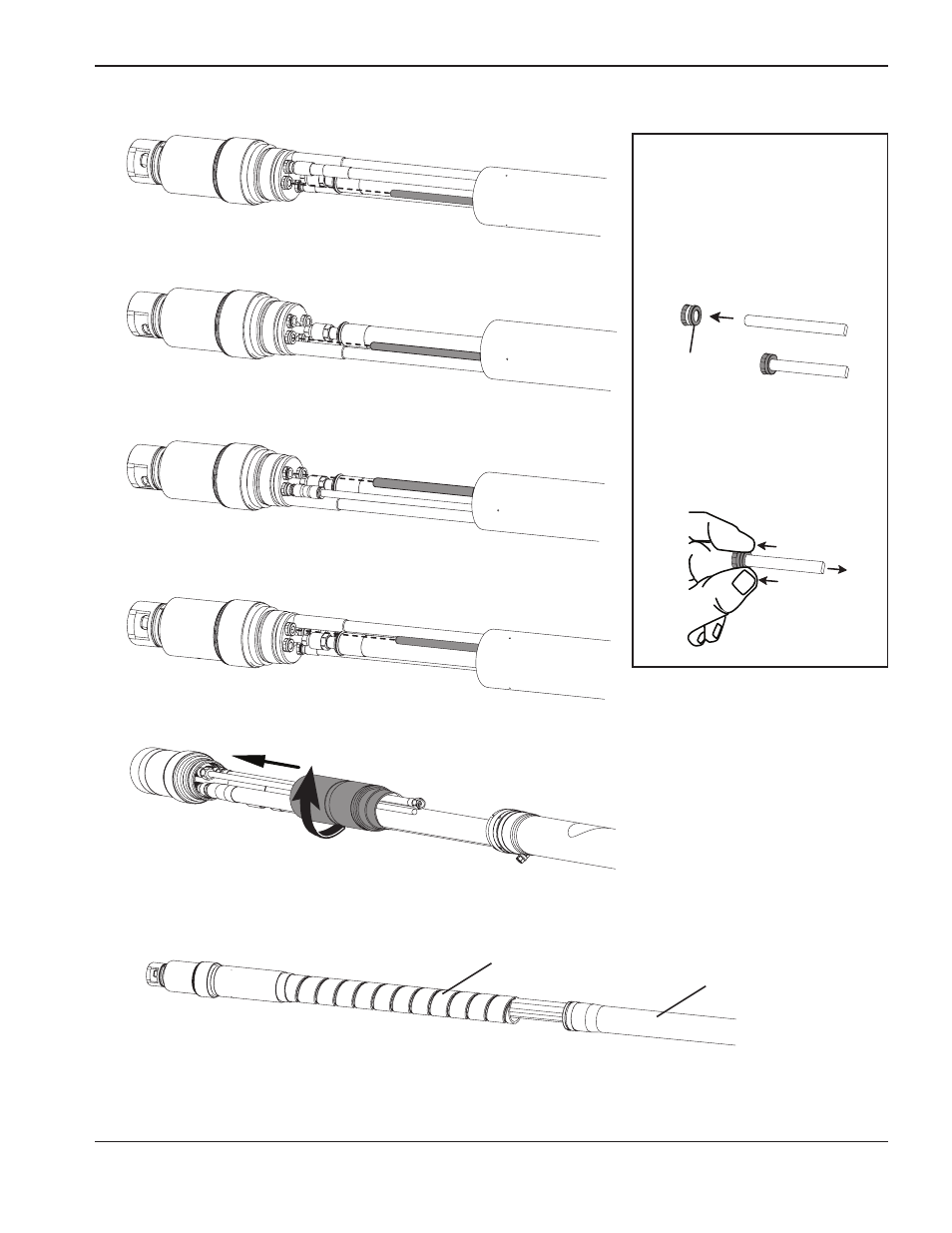

Nota: I connettori citati ai passi
6–9 sono a pressione.
Per eseguire una connessione,
spingere il raccordo flessibile
sul connettore corretto fino al
punto di arresto.
Per scollegare un raccordo,
tirare all’indietro il collare del
connettore e tirare via il
raccordo flessibile.
Collare del
connettore
Fascetta a spirale
Rivestimento schermato
6. Collegare il tubo di sfiato del plasma (bianco).
7. Collegare il tubo di ritorno del refrigerante (rosso).
8. Collegare il tubo del gas plasma (nero).
9. Collegare il tubo del gas di protezione (blu).
10. Far scorrere il manicotto di fissaggio sulle connessioni ed avvitarlo sul dispositivo a sgancio rapido della torcia.
11. Far scorrere la fascetta a spirale sulla boccola della torcia, per circa 50 mm. Ci sarà una certa luce tra la fascetta
a spirale ed il rivestimento schermato. La fascetta a spirale e lo schermo non vengono fissati in posizione.
