Hoefer VP200 - Manuale (Pagina 27)

•
p19
Rimontaggio
Pompa il supporto della pompa:
1
Apporre il tubo di connessione (V) al lato della
pompa, nonché la connessione al tubo di ingresso o di
uscita del sistema di vuoto alla testa della valvola (O).
2
Scivolare tubo di collegamento (V) sul tubo flessibile
di testa della valvola.
3
Far scorrere sul tubo e la fascetta (U) fino a toccare il
naso alla testa della valvola.
4
Fascetta Chiudi (U) con una pinza piatta.
5
Mettere coperchio testa sul cofano.
6
Far scorrere la carenatura coperchio testa nelle
scanalature dei tappi (I) e sotto i dispositivi di
fissaggio di collegamento (Q).
7
Installare le rondelle. Utilizzare un cacciavite Torx
T20 per fissare le 4 viti che fissano la carenatura
coperchio della testa.
8
Serrare le viti a testa cilindrica (L) degli elementi
di fissaggio di collegamento (Q) con un cacciavite
Torx T20.
9
Chiudere i coperchi incernierati.
Pompa a supporto della pompa:
Montare catchpots con clips.
Sostituire le membrane e le valvole del lato opposto
della pompa allo stesso modo!

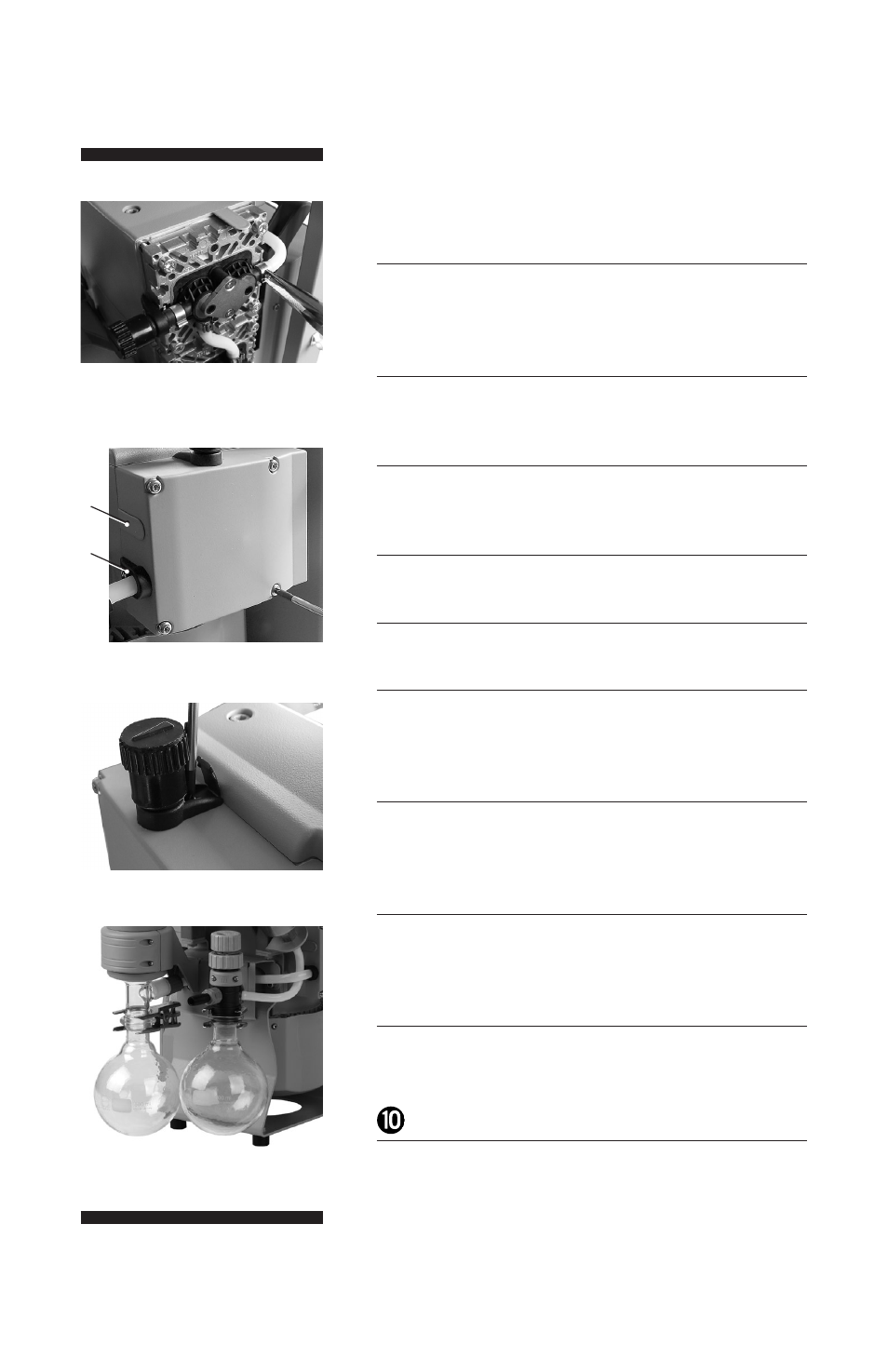

Passo 1
Passo 5
Passo 8
Passo 10
