Hoefer VP200 - Manuale (Pagina 19)

•
p11
B

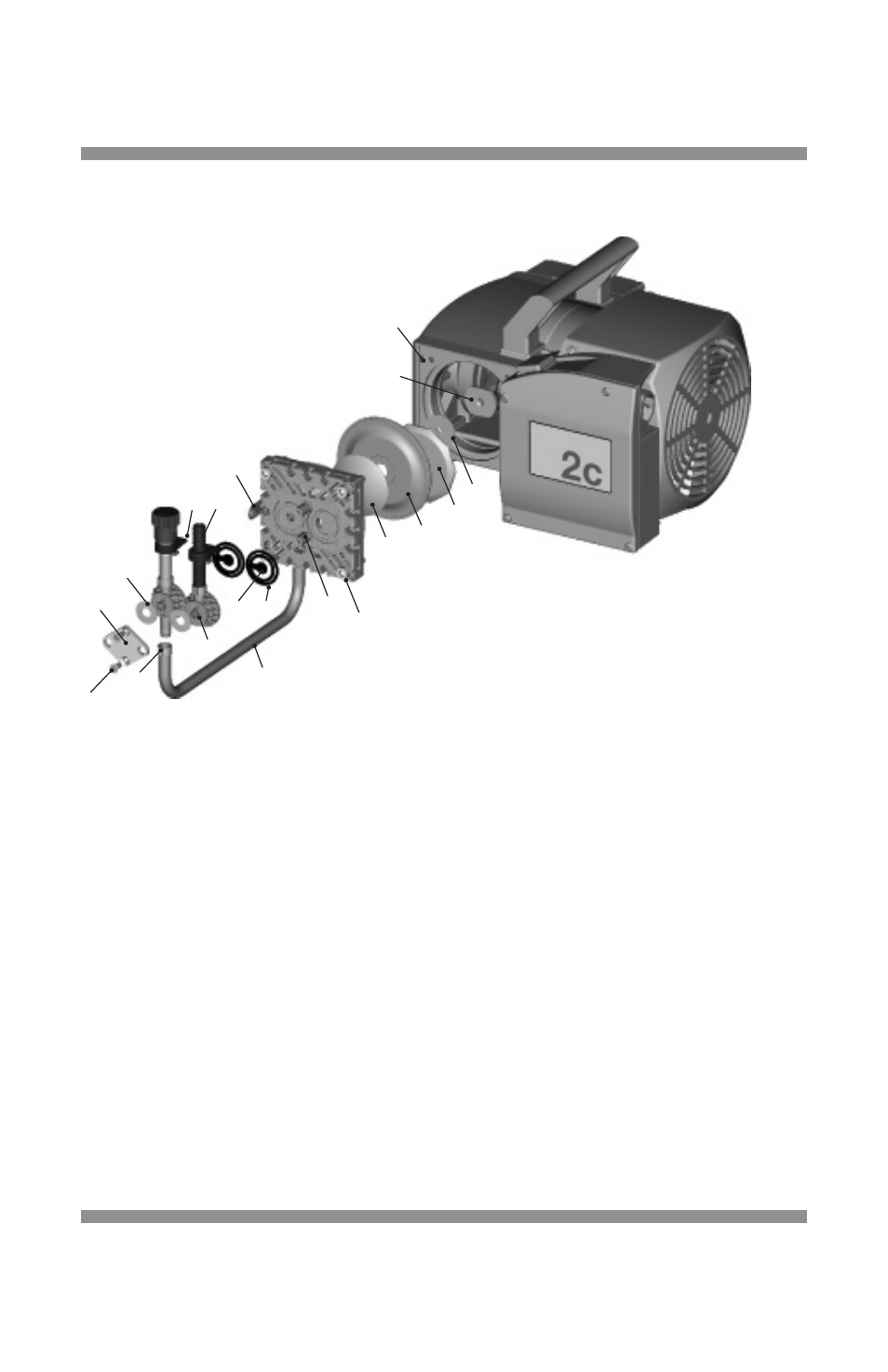

Pompa componenti testa
A. Perno di allineamento testa/marchio
(non mostrato)
B. Biella
C. Custodia
D. Rondella
E. Membrana disco di supporto
F. Membrana
G. Membrana fissaggio disco con vite a
testa quadra
H. Allen vite
I. Cap
J. Testata posteriore
K. Piazza dado (non mostrato)
L. Vite testa cilindrica (non mostrata)
M. O-ring
N. Valve
O. Valvola testa
P. Portagomma
Q. Chiusura collegamento con coperchio
incernierato
R. Disco primavera
S. Staffa di serraggio
T. Viti a testa svasata
U. Clip per tubo flessibile
V. Tubo di raccordo
C
D
E
F
G
H
J
V
U
T
S
R
I
N
Q
M
O
P
